Guillotine Shearing Machine | Precision Plate Cutting

Detalhes da configuração

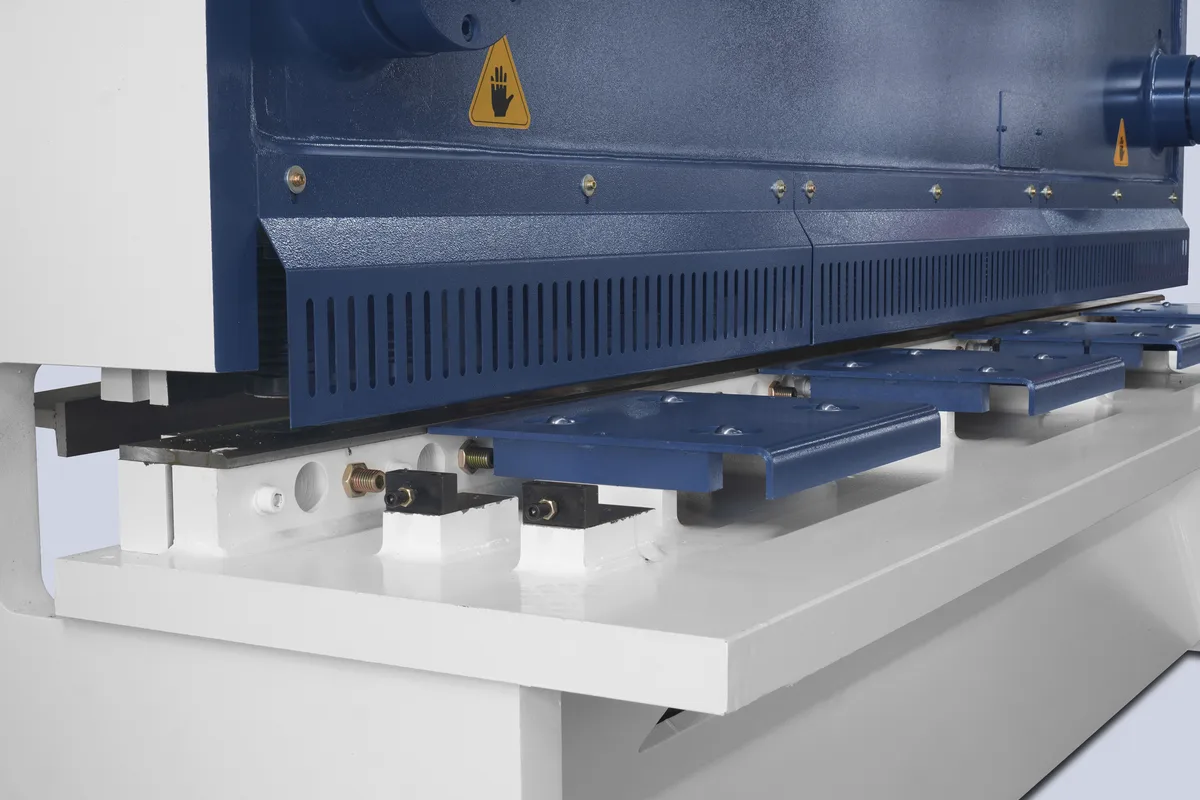

Guillotine type shearing machine structure

Estrutura

A guilhotina utiliza uma estrutura de aço totalmente soldada, integrada à bancada de trabalho, conferindo à máquina grande rigidez contra a carga de torque gerada durante o corte. Uma estrutura estável ajuda a reduzir a vibração e permite o posicionamento preciso da chapa.

A viga da lâmina se move em uma trajetória linear quase vertical em relação à lâmina inferior, o que ajuda a reduzir a distorção da chapa durante o corte. Essa estrutura é adequada para oficinas que exigem bordas de corte retas, precisão de corte estável e operação confiável a longo prazo.

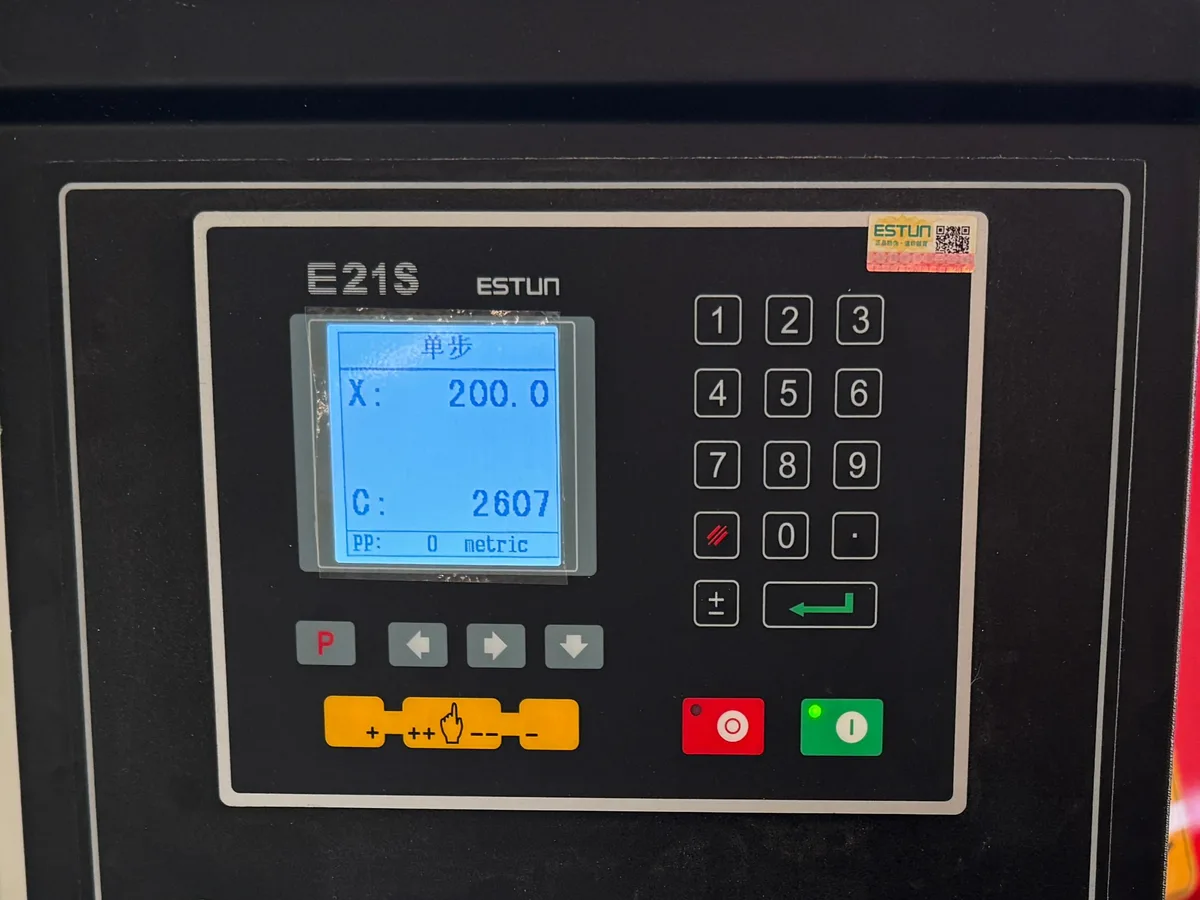

Guillotine type shearing machine control system

Sistema de controle

O sistema de controle gerencia o posicionamento do batente traseiro, o ajuste da folga da lâmina, a configuração do ângulo de corte e o controle do curso de corte. Um controlador prático ajuda os operadores a definir os parâmetros de corte rapidamente, de acordo com a espessura do material e a largura da chapa.

Dependendo da configuração final, a máquina pode ser equipada com um controlador de corte CNC ou um controlador com display digital. O controle por tela sensível ao toque, o ajuste automático de parâmetros e a interface de operação intuitiva podem melhorar a eficiência do corte e reduzir o tempo de preparação.

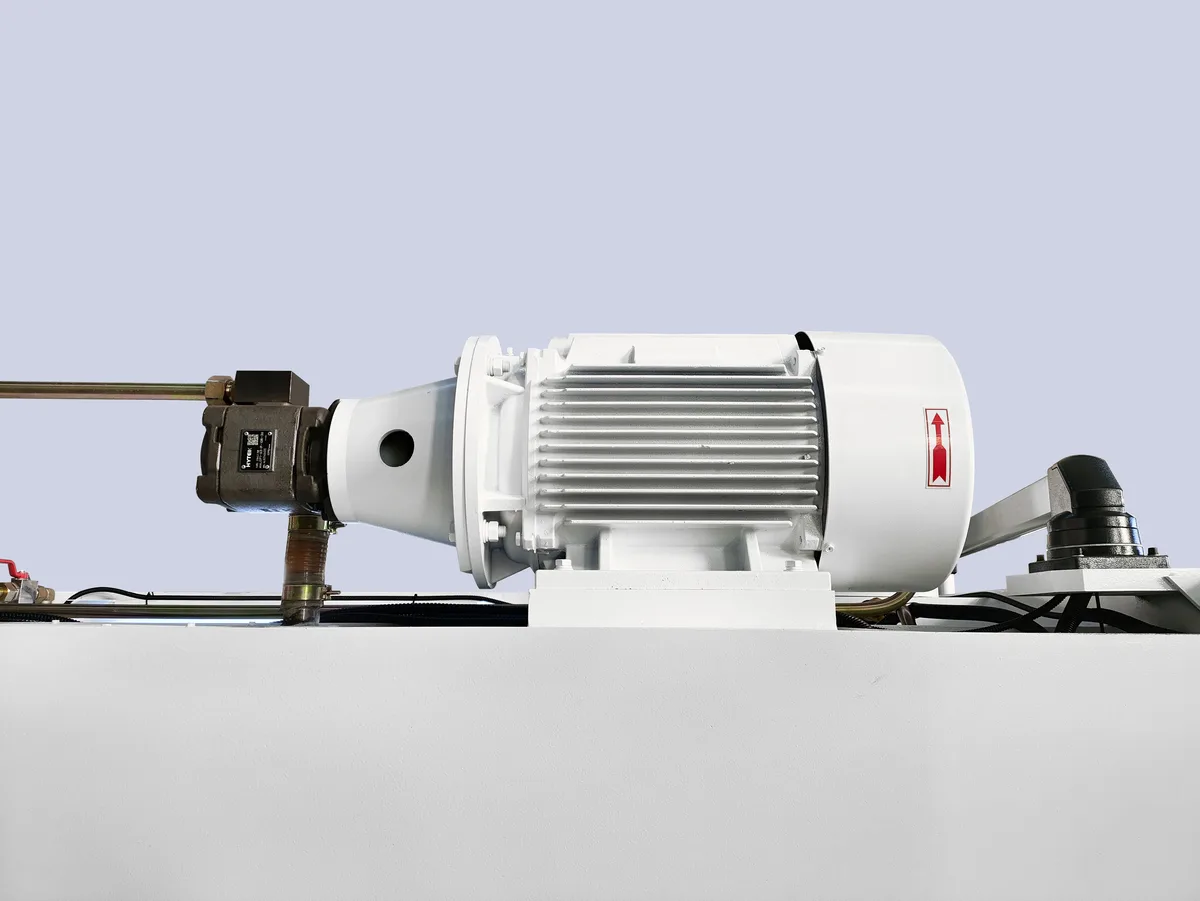

Motor

O motor principal fornece potência de acionamento estável para a operação de corte hidráulico. Sua seleção deve levar em consideração a espessura da chapa, a largura de corte, a frequência de produção e os requisitos elétricos locais.

A personalização da voltagem pode ser configurada para diferentes mercados, como 220V trifásico, 380V, 415V ou outros padrões regionais. Um motor com a voltagem adequada garante operação diária confiável e reduz o trabalho de adaptação na instalação.

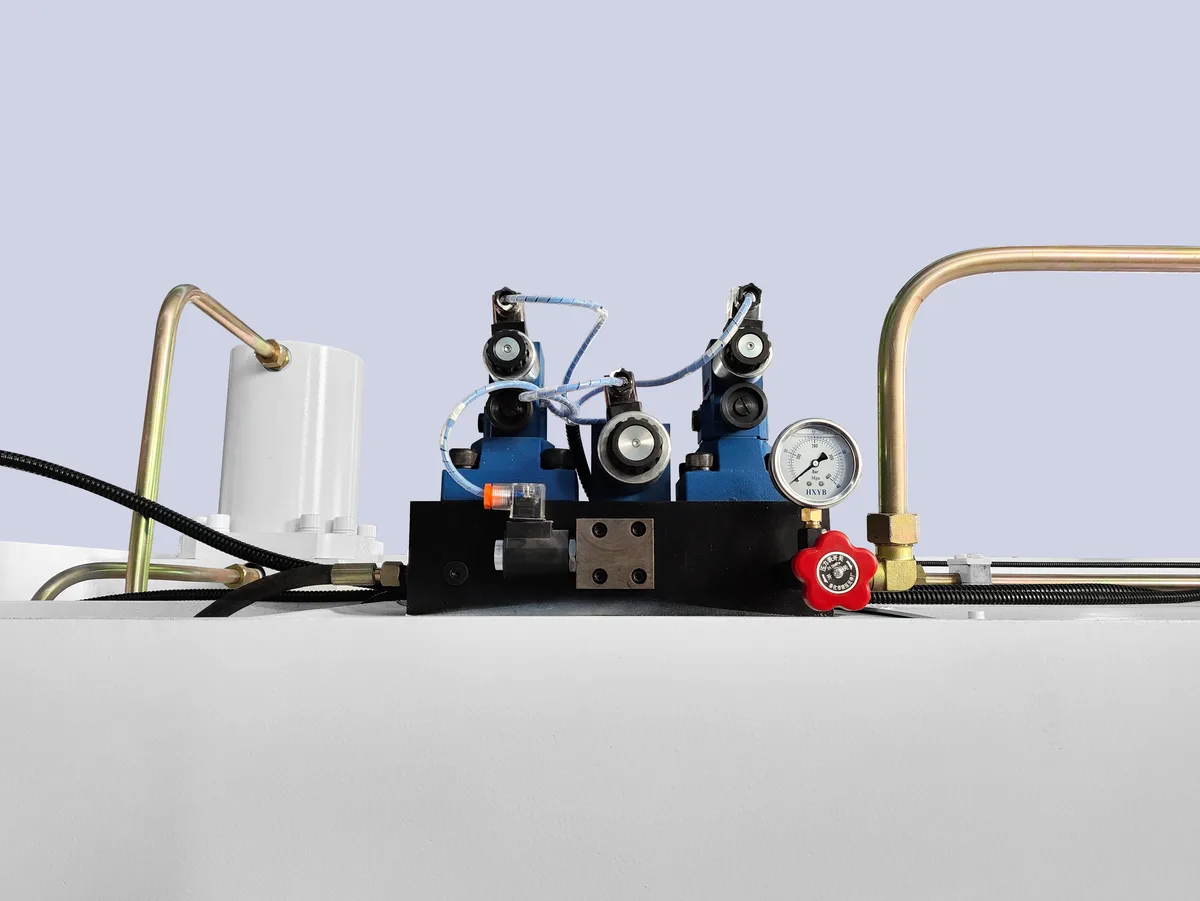

Guillotine type shearing machine hydraulic valve

Válvula hidráulica

O bloco de válvulas hidráulicas controla o fluxo de óleo, a pressão e o movimento da lâmina durante o ciclo de corte. O desempenho estável das válvulas permite que a lâmina se mova suavemente e garante uma ação de corte consistente.

A proteção contra sobrecarga de pressão de óleo, a vedação confiável e o monitoramento de pressão em tempo real ajudam a reduzir vazamentos, travamentos de válvulas e flutuações anormais de pressão. Isso melhora a segurança da máquina e a estabilidade hidráulica a longo prazo.

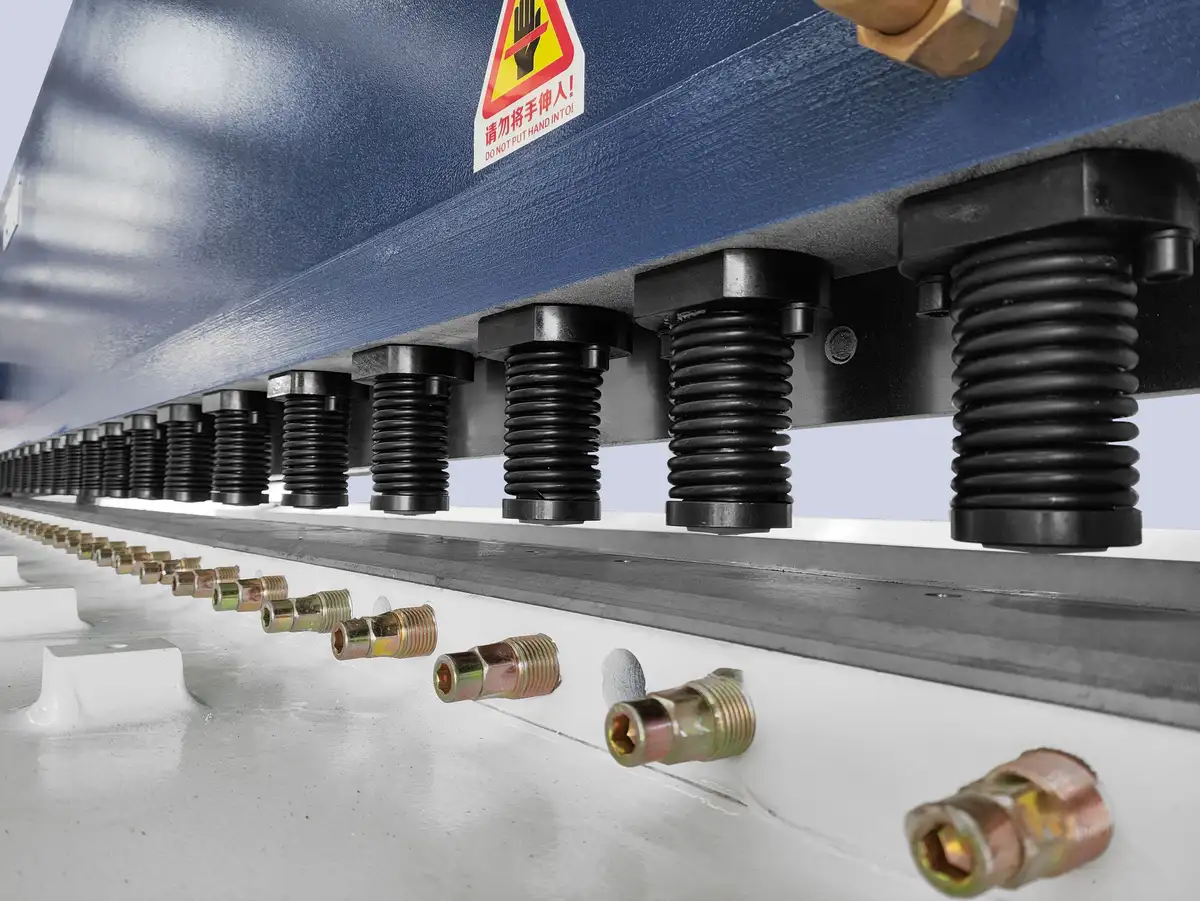

Guillotine type shearing machine feeding port

Porta de alimentação

A porta de alimentação foi projetada para uma alimentação de chapas segura e prática. Sua altura de abertura pode ser ajustada de acordo com a espessura da chapa, auxiliando os operadores a alimentar as chapas de forma suave, ao mesmo tempo que protege a área de corte.

Cercas frontais, proteções laterais e componentes de alimentação ajustáveis ajudam a melhorar a segurança do operador e o alinhamento das chapas. Uma estrutura de alimentação prática é especialmente importante ao processar chapas grandes ou lotes de corte repetidos.

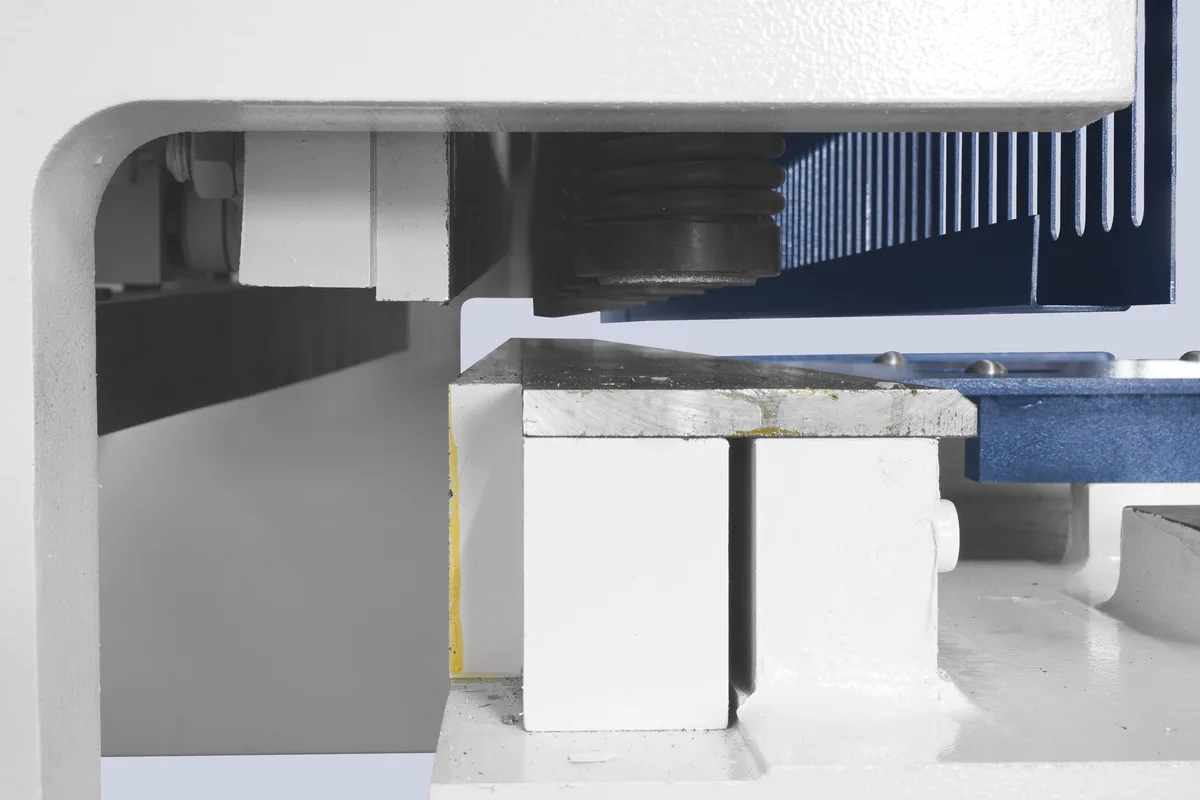

Guillotine type shearing machine cutting line illumination

Iluminação de linha de corte

A iluminação da linha de corte ajuda os operadores a alinhar as chapas marcadas antes do corte. Isso melhora a referência visual durante o posicionamento manual e permite um corte mais preciso das peças marcadas.

O curso do suporte da lâmina pode ser ajustado de acordo com o comprimento de corte e as necessidades de produção. O ajuste adequado do curso reduz movimentos desnecessários e melhora a eficiência de corte para chapas mais curtas.

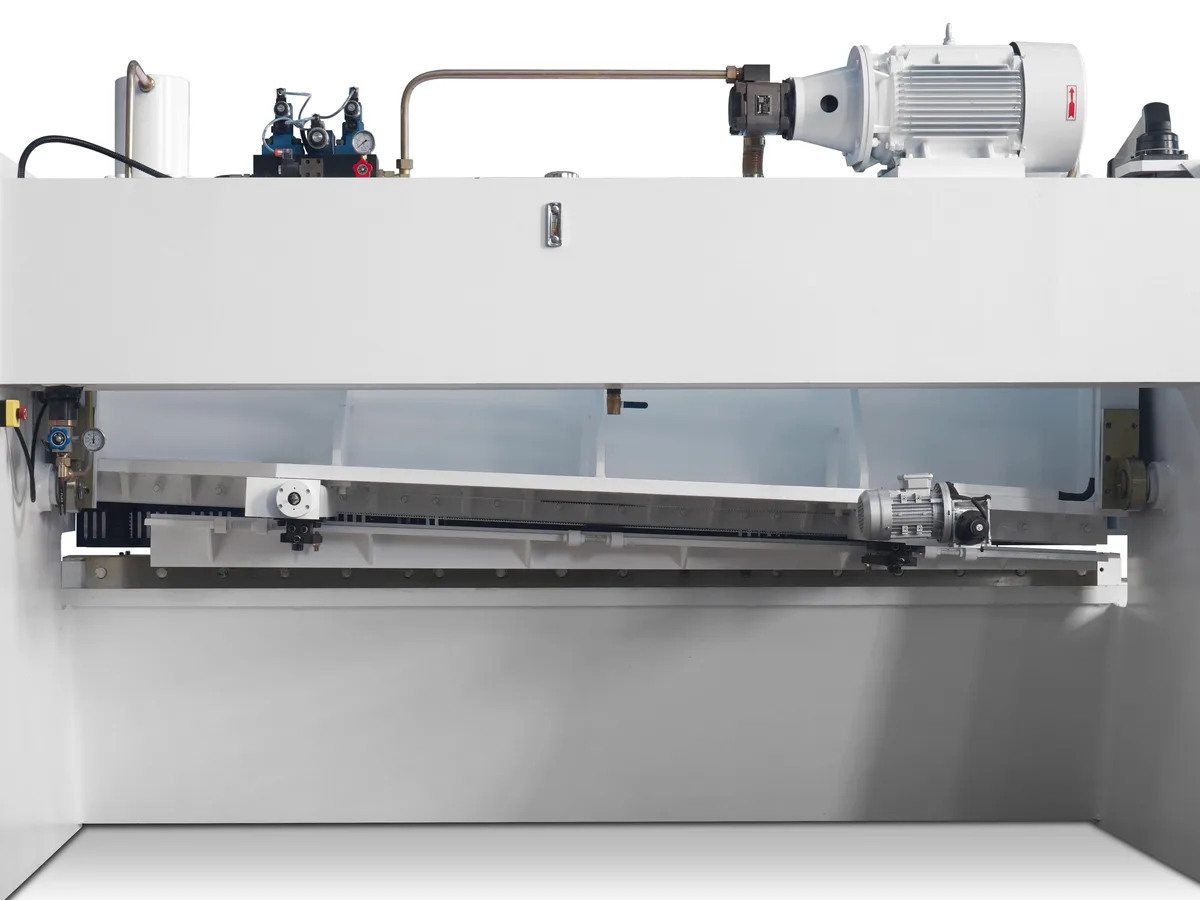

Guillotine type shearing machine back gauge

Batente traseiro

O batente traseiro posiciona a chapa antes do corte e afeta diretamente a precisão de cortes repetidos. Um sistema de batente traseiro estável ajuda a manter uma largura de corte consistente em peças repetidas.

O suporte traseiro opcional pode segurar chapas finas durante o corte, ajudando a evitar que cedam e melhorando a qualidade do corte. A cortina de proteção traseira contra luz também pode ser selecionada para aumentar a segurança dos operadores durante a operação.

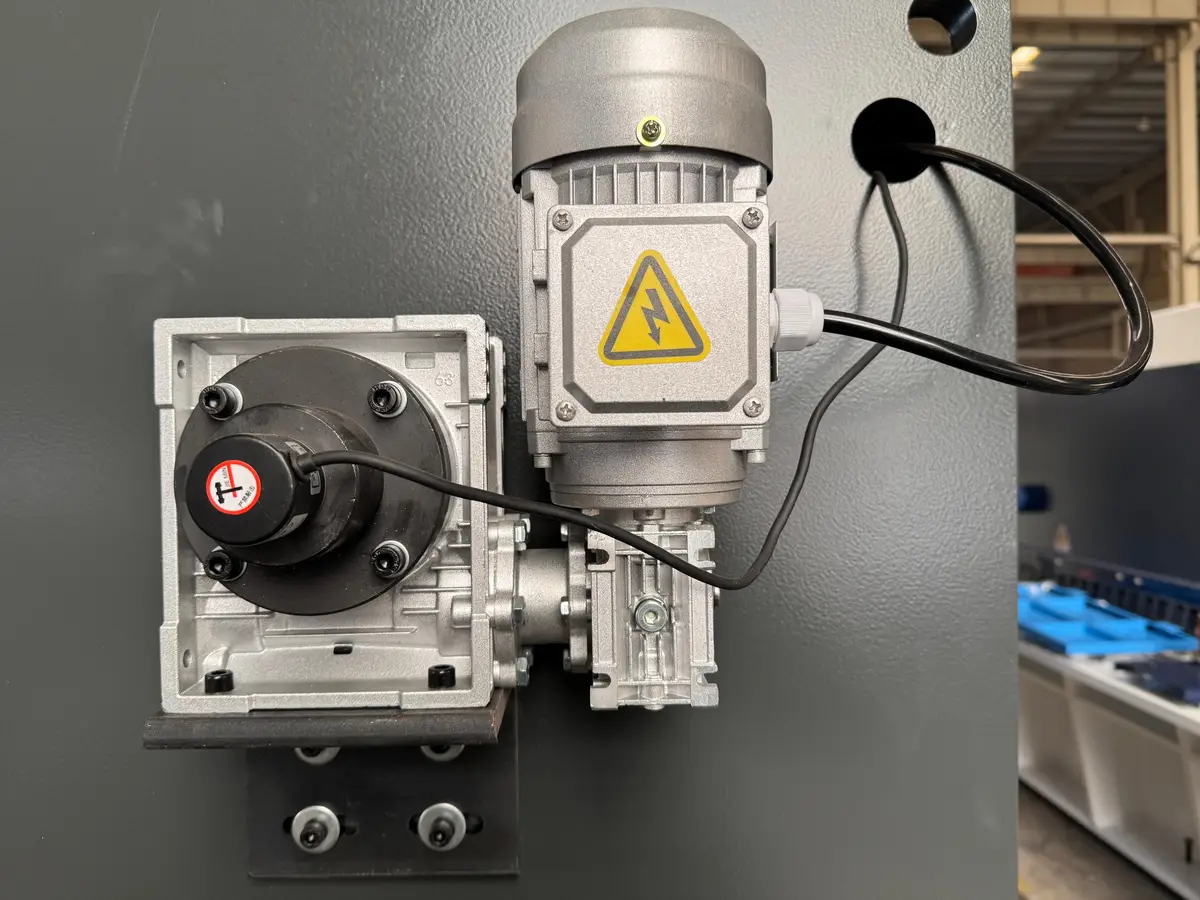

Guillotine type shearing machine motorized cutting angle adjustment

Ajuste motorizado do ângulo de corte

O ajuste motorizado do ângulo de corte permite definir o ângulo de corte de acordo com a espessura do material e os requisitos de corte. Isso reduz o trabalho de ajuste manual e melhora a eficiência da configuração.

Um ângulo de corte adequado ajuda a reduzir a distorção da chapa, melhorar a qualidade das bordas e diminuir a resistência ao corte. Essa função é útil quando a oficina frequentemente altera a espessura do material.

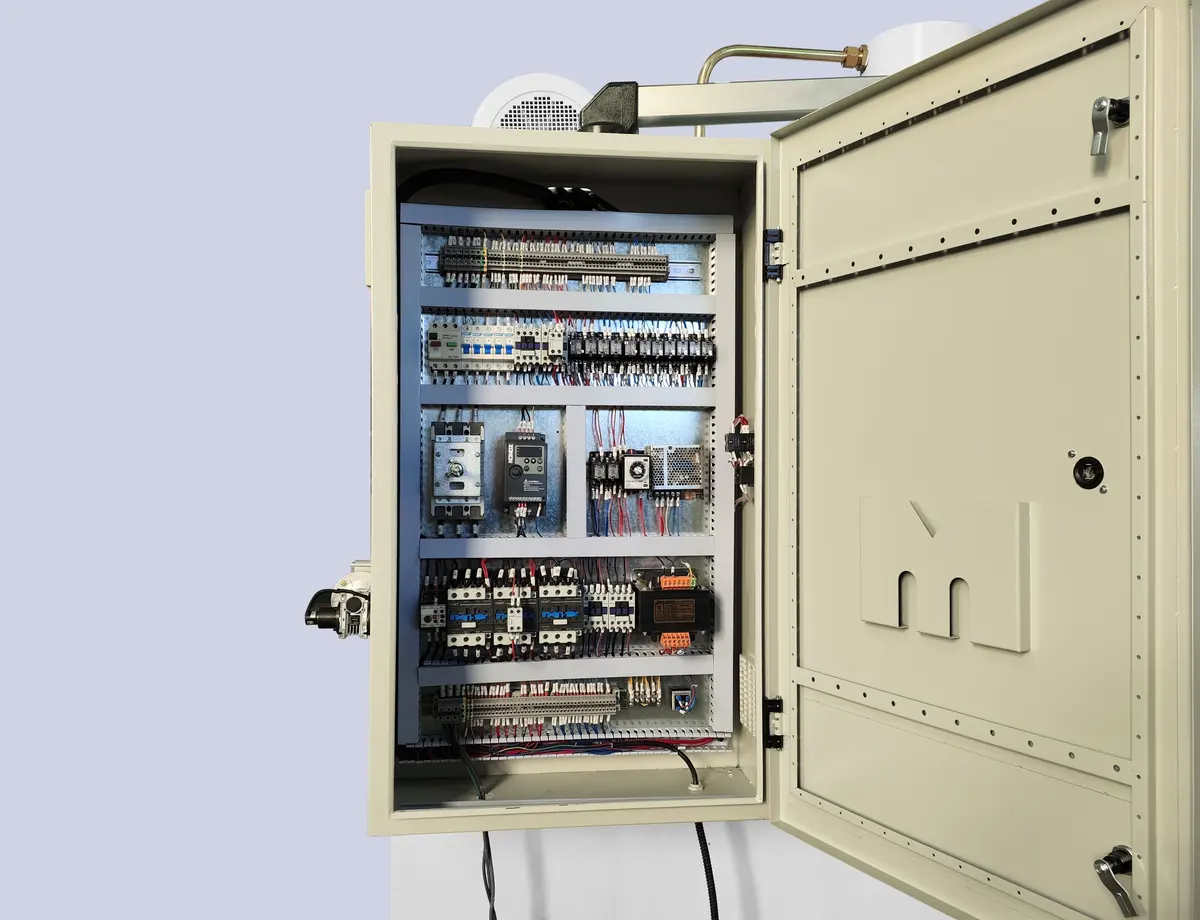

Guillotine type shearing machine electrical components

Componentes elétricos

Componentes elétricos confiáveis garantem a transmissão estável do sinal de controle, a operação segura da máquina e uma longa vida útil. Um layout de painel organizado também facilita a inspeção e a manutenção diárias.

A configuração elétrica deve ser compatível com o controlador, o motor, o sistema hidráulico, os dispositivos de segurança e as normas de tensão locais. Um desempenho elétrico estável ajuda a reduzir o tempo de inatividade e a melhorar a confiabilidade da produção.

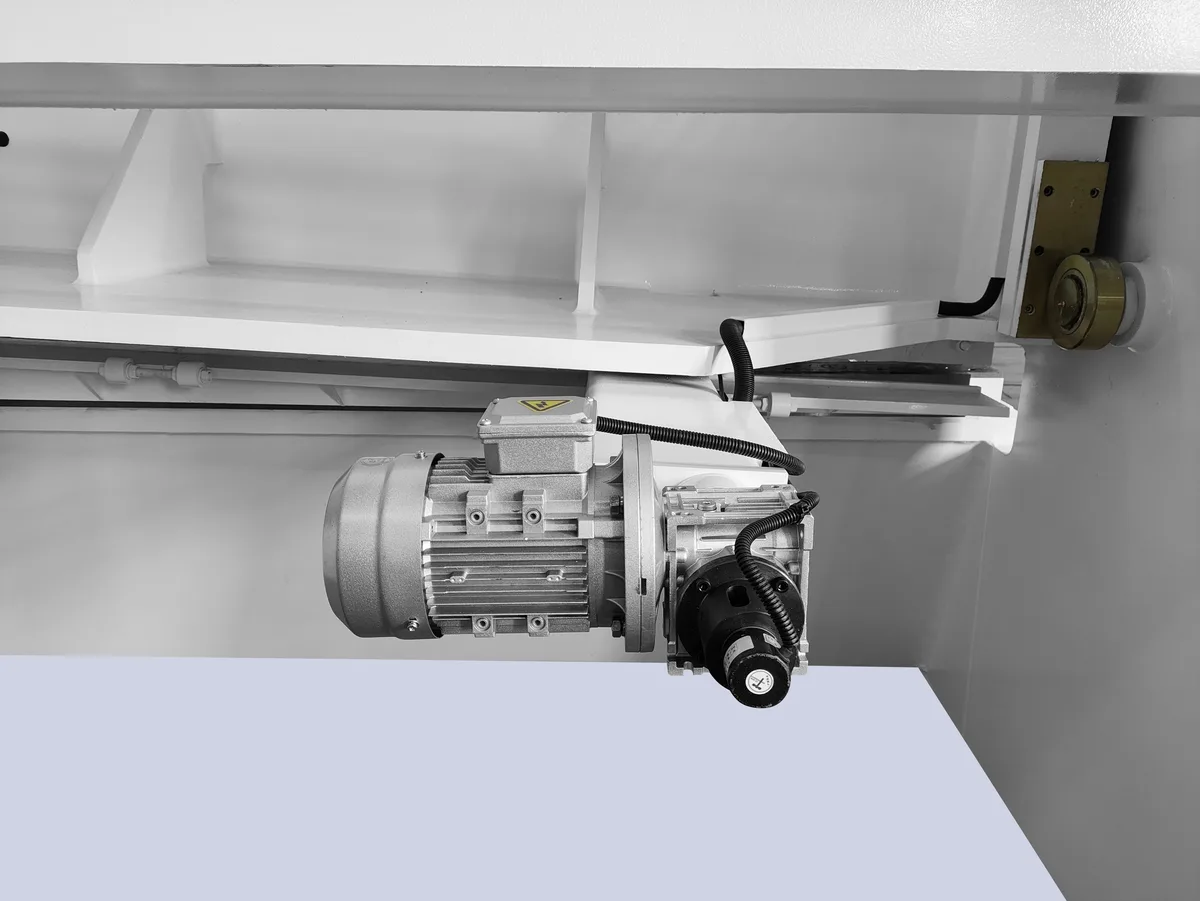

Servomotor

O servomotor pode ser usado para posicionamento preciso do batente traseiro e resposta rápida durante a preparação automática de corte. Ele melhora a velocidade de posicionamento e a precisão de repetição em comparação com sistemas de acionamento básicos.

Para produções que exigem mudanças frequentes de tamanho, o posicionamento servoacionado ajuda a reduzir o tempo de preparação e melhora a eficiência de corte em diferentes tamanhos de chapa.

Tabela de parâmetros do modelo

Modelo	Capacidade de corte	Batente traseiro e acionamento	Tamanho da instalação
6×6000	Espessura: 6 mm Largura: 6000 mm Ângulo de corte: 0,5~1,5°	Curso do batente traseiro: 750 mm Motor principal: 11 kW	Comprimento × Largura × Altura: 6650 × 2300 × 2460 mm Peso aproximado: 16,8 toneladas
8×6000	Espessura: 8 mm Largura: 6000 mm Ângulo de corte: 0,5~1,5°	Curso do batente traseiro: 750 mm Motor principal: 11 kW	Comprimento × Largura × Altura: 6650 × 2330 × 2570 mm Peso aproximado: 18,5 toneladas
10×3200	Espessura: 10 mm Largura: 3200 mm Ângulo de corte: 0,5~2°	Curso do batente traseiro: 750 mm Motor principal: 15 kW	Comprimento × Largura × Altura: 3850 × 2140 × 2200 mm Peso aproximado: 8,6 toneladas
10×4000	Espessura: 10 mm Largura: 4000 mm Ângulo de corte: 0,5~2°	Curso do batente traseiro: 750 mm Motor principal: 15 kW	Comprimento × Largura × Altura: 4650 × 2180 × 2320 mm Peso aproximado: 10,5 toneladas
10×6000	Espessura: 10 mm Largura: 6000 mm Ângulo de corte: 0,5~2°	Curso do batente traseiro: 750 mm Motor principal: 15 kW	Comprimento × Largura × Altura: 6650 × 2400 × 2800 mm Peso aproximado: 23 toneladas
12×2500	Espessura: 12 mm Largura: 2500 mm Ângulo de corte: 0,5~2°	Curso do batente traseiro: 750 mm Motor principal: 18,5 kW	Comprimento × Largura × Altura: 3150 × 1850 × 2110 mm Peso aproximado: 8 toneladas
12×3200	Espessura: 12 mm Largura: 3200 mm Ângulo de corte: 0,5~2°	Curso do batente traseiro: 750 mm Motor principal: 18,5 kW	Comprimento × Largura × Altura: 3850 × 1820 × 2310 mm Peso aproximado: 9,4 toneladas
12×4000	Espessura: 12 mm Largura: 4000 mm Ângulo de corte: 0,5~2°	Curso do batente traseiro: 750 mm Motor principal: 18,5 kW	Dimensões (Comprimento × Largura × Altura): 4650 × 1950 × 2450 mm Peso aproximado: 11,8 toneladas
12×6000	Espessura: 12 mm Largura: 6000 mm Ângulo de corte: 0,5~2°	Curso do batente traseiro: 750 mm Motor principal: 18,5 kW	Comprimento × Largura × Altura: 6650 × 2350 × 2880 mm Peso aproximado: 26 toneladas
16×2500	Espessura: 16 mm Largura: 2500 mm Ângulo de corte: 1~2,5°	Curso do batente traseiro: 750 mm Motor principal: 22 kW	Comprimento × Largura × Altura: 3150 × 2130 × 2130 mm Peso aproximado: 9,2 toneladas
16×3200	Espessura: 16 mm Largura: 3200 mm Ângulo de corte: 1~2,5°	Curso do batente traseiro: 750 mm Motor principal: 22 kW	Comprimento × Largura × Altura: 3850 × 2230 × 2250 mm Peso aproximado: 11,8 toneladas
16×4000	Espessura: 16 mm Largura: 4000 mm Ângulo de corte: 1~2,5°	Curso do batente traseiro: 750 mm Motor principal: 22 kW	Comprimento × Largura × Altura: 4650 × 2230 × 2560 mm Peso aproximado: 15,2 toneladas
16×6000	Espessura: 16 mm Largura: 6000 mm Ângulo de corte: 1~2,5°	Curso do batente traseiro: 750 mm Motor principal: 22 kW	Comprimento × Largura × Altura: 6800 × 2380 × 3020 mm Peso aproximado: 34 toneladas
20×2500	Espessura: 20 mm Largura: 2500 mm Ângulo de corte: 1~3°	Curso do batente traseiro: 750 mm Motor principal: 30 kW	Comprimento × Largura × Altura: 3200 × 2130 × 2500 mm Peso aproximado: 12 toneladas
20×3200	Espessura: 20 mm Largura: 3200 mm Ângulo de corte: 1~3°	Curso do batente traseiro: 750 mm Motor principal: 30 kW	Comprimento × Largura × Altura: 3900 × 2280 × 2600 mm Peso aproximado: 14,8 toneladas
20×4000	Espessura: 20 mm Largura: 4000 mm Ângulo de corte: 1~3°	Curso do batente traseiro: 750 mm Motor principal: 30 kW	Comprimento × Largura × Altura: 4700 × 2380 × 2850 mm Peso aproximado: 19 toneladas
20×6000	Espessura: 20 mm Largura: 6000 mm Ângulo de corte: 1~3°	Curso do batente traseiro: 750 mm Motor principal: 30 kW	Comprimento × Largura × Altura: 6800 × 2600 × 3360 mm Peso aproximado: 43 toneladas
25×2500	Espessura: 25 mm Largura: 2500 mm Ângulo de corte: 1~3,5°	Curso do batente traseiro: 750 mm Motor principal: 37 kW	Comprimento × Largura × Altura: 3200 × 2130 × 2620 mm Peso aproximado: 14,7 toneladas
25×3200	Espessura: 25 mm Largura: 3200 mm Ângulo de corte: 1~3,5°	Curso do batente traseiro: 750 mm Motor principal: 37 kW	Comprimento × Largura × Altura: 3900 × 2230 × 2810 mm Peso aproximado: 19 toneladas
25×4000	Espessura: 25 mm Largura: 4000 mm Ângulo de corte: 1~3,5°	Curso do batente traseiro: 750 mm Motor principal: 37 kW	Comprimento × Largura × Altura: 4700 × 2380 × 2860 mm Peso aproximado: 24 toneladas
30×2500	Espessura: 30 mm Largura: 2500 mm Ângulo de corte: 1~4°	Curso do batente traseiro: 750 mm Motor principal: 45 kW	Comprimento × Largura × Altura: 3200 × 2280 × 3010 mm Peso aproximado: 19 toneladas
30×3200	Espessura: 30 mm Largura: 3200 mm Ângulo de corte: 1~4°	Curso do batente traseiro: 750 mm Motor principal: 45 kW	Comprimento × Largura × Altura: 3900 × 2380 × 3110 mm Peso aproximado: 24 toneladas

Os parâmetros podem ser alterados sem aviso prévio. A configuração final do modelo, o controlador, a voltagem, o material da pá, a proteção de segurança, o suporte traseiro e os dados da cotação devem ser confirmados de acordo com o pedido específico.
