آلة قطع بالليزر

طاولة تبديل ماكينة قطع الليزر

تُقلل ماكينة القطع بالليزر ذات طاولة التبديل من وقت التوقف أثناء التحميل والتفريغ، حيث تسمح بتجهيز طاولة واحدة بينما تقوم الطاولة الأخرى بالقطع. وهي مناسبة للمصانع التي تُولي أهميةً بالغةً لإنتاجية القطع وكفاءة المشغل واستمرارية الإنتاج.

الميزات الرئيسية

يسمح التصميم المغلق الجديد وسرعة تبديل طاولات العمل المزدوجة بالمعالجة والتفريغ في نفس الوقت.
يتميز بسرعة عالية، وعرض قطع صغير، وقسم قطع سلس، وسهولة التشغيل، واستهلاك منخفض للطاقة.
إنها مناسبة للمعالجة المستمرة بكميات كبيرة وتبرز القدرة التنافسية للقطع.

استفسر الآن

يشارك:

وصف تفصيلي

تفاصيل التكوين

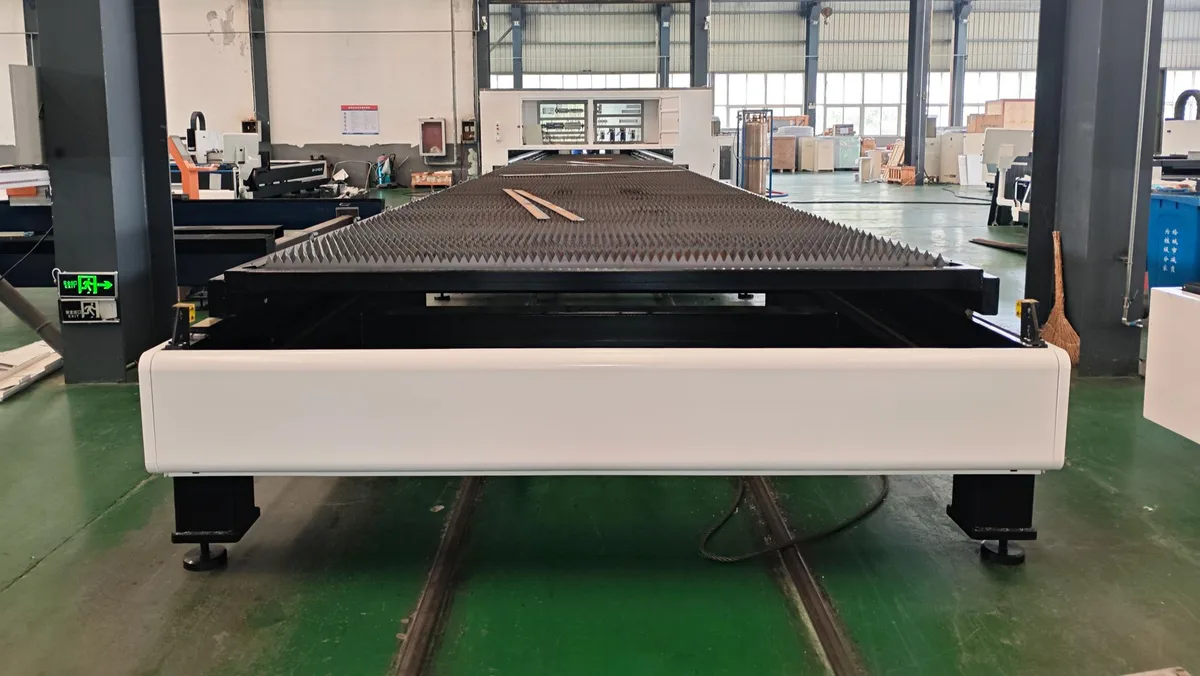

Exchange table laser cutting machine mechanical bed

سرير ميكانيكي

يستخدم السرير الميكانيكي هيكلاً ملحوماً معززاً مصمماً لعملية قطع ليزر مستقرة. تعمل مقاطع الأنابيب المستطيلة المتعددة والدعامات الداخلية على تحسين القوة ومقاومة الشد والتحكم في الاهتزاز أثناء الحركة عالية السرعة.

يمكن معالجة سطح قاعدة آلة القطع بالليزر بالتلدين بدرجة حرارة عالية، والتفجير بالخردق، ومعالجة تخفيف الإجهاد لتقليل الإجهاد الداخلي والحد من التشوه على المدى الطويل. وتُعد استقرارية سطح القاعدة بالغة الأهمية في آلات القطع بالليزر ذات الطاولة القابلة للتبديل، إذ يجب أن تحافظ الآلة على دقة القطع مع دعمها لتبديل الطاولة بسرعة واستمرارية الإنتاج.

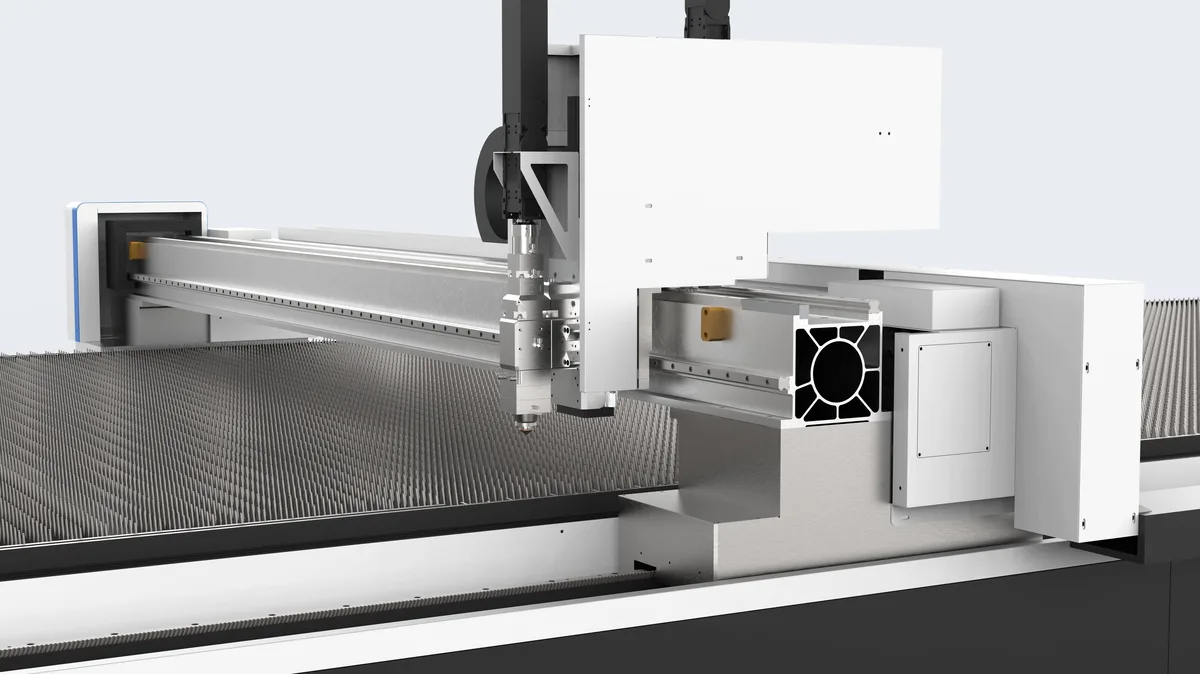

Exchange table laser cutting machine beam

شعاع

صُمم العارضة لتجمع بين الصلابة العالية والأداء الحركي الخفيف. وتساعد العارضة ذات القصور الذاتي المنخفض الآلة على تحقيق تسارع أسرع واستجابة ديناميكية أكثر سلاسة أثناء القطع المحيطي.

يمكن استخدام تحليل العناصر المحدودة لتحسين بنية العارضة، وتقليل الاهتزاز، وتحسين استقرار الحركة. وهذا يدعم سرعة قطع أعلى مع الحفاظ على دقة تحديد المواقع وحواف قطع نظيفة.

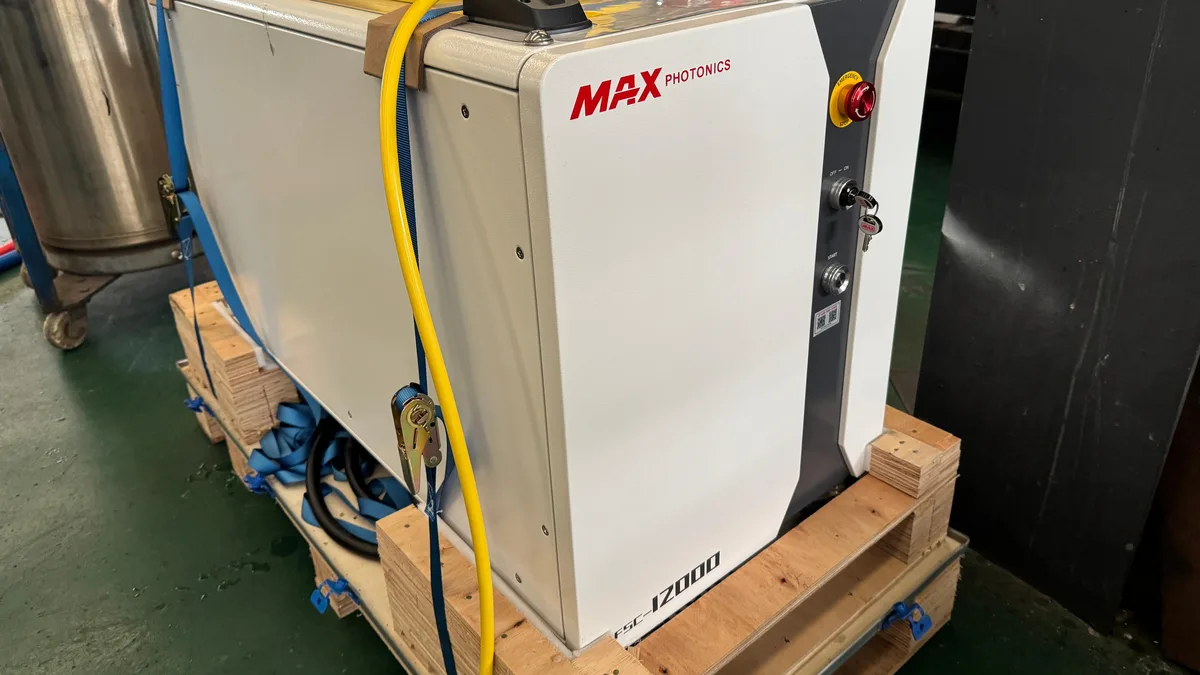

Exchange table laser cutting machine laser source

مصدر ليزر

يوفر مصدر ليزر الألياف الطاقة الرئيسية للقطع، ويمكن اختياره وفقًا لنوع المادة، وسُمك الصفيحة، وسرعة القطع، والقدرة الإنتاجية. وتتيح مستويات الطاقة المختلفة للآلة التعامل مع كلٍ من قطع الصفائح الرقيقة والصفائح السميكة.

توفر مصادر الليزر عالية الجودة شعاعًا مستقرًا، وكفاءة تحويل كهروضوئية عالية، وهيكلًا صغيرًا، وسهولة في الصيانة. كما يُحسّن المصدر الموثوق أداء الثقب، وسرعة القطع، واستقرار الإنتاج على المدى الطويل.

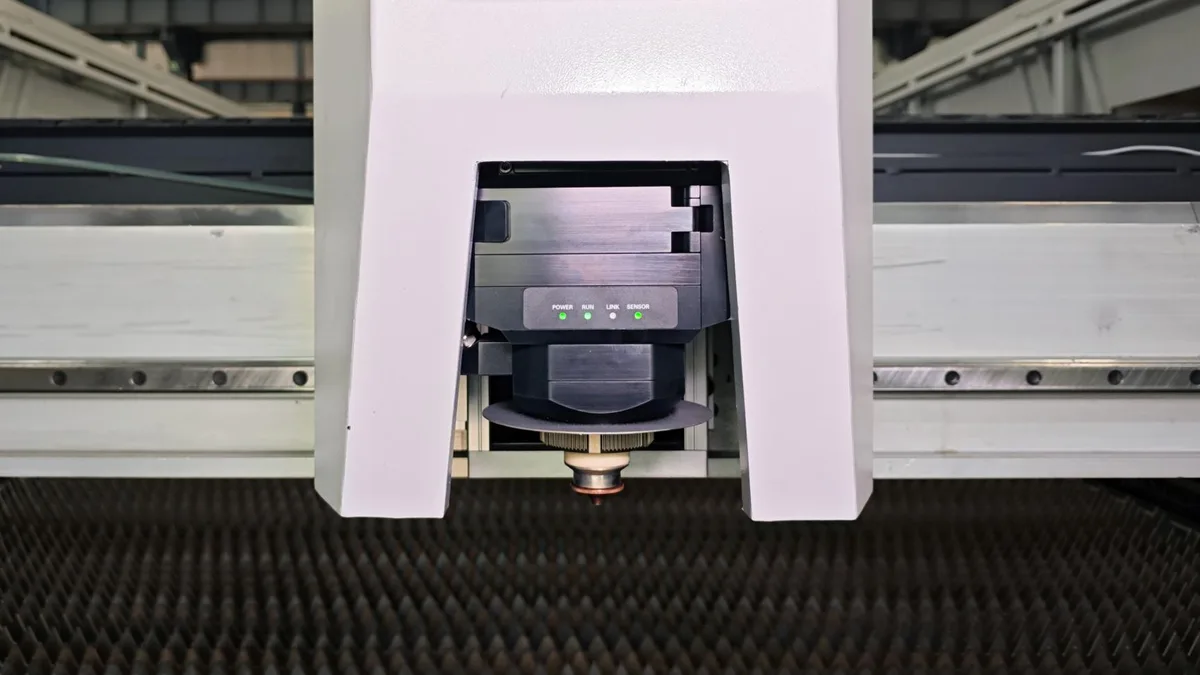

Exchange table laser cutting machine cutting head

رأس القطع

يقوم رأس القطع ذو التركيز التلقائي بضبط موضع التركيز وفقًا لسمك المادة ومتطلبات العملية. هذا يقلل من وقت الإعداد اليدوي ويساعد في الحفاظ على جودة قطع ثابتة عبر مختلف المواد.

تساهم الحماية من التصادم والتصميم البصري المستقر في حماية رأس القطع أثناء القطع عالي السرعة. ويعمل رأس القطع بالتنسيق مع نظام التحكم لتحسين دقة الثقب وجودة القطع واتساقه.

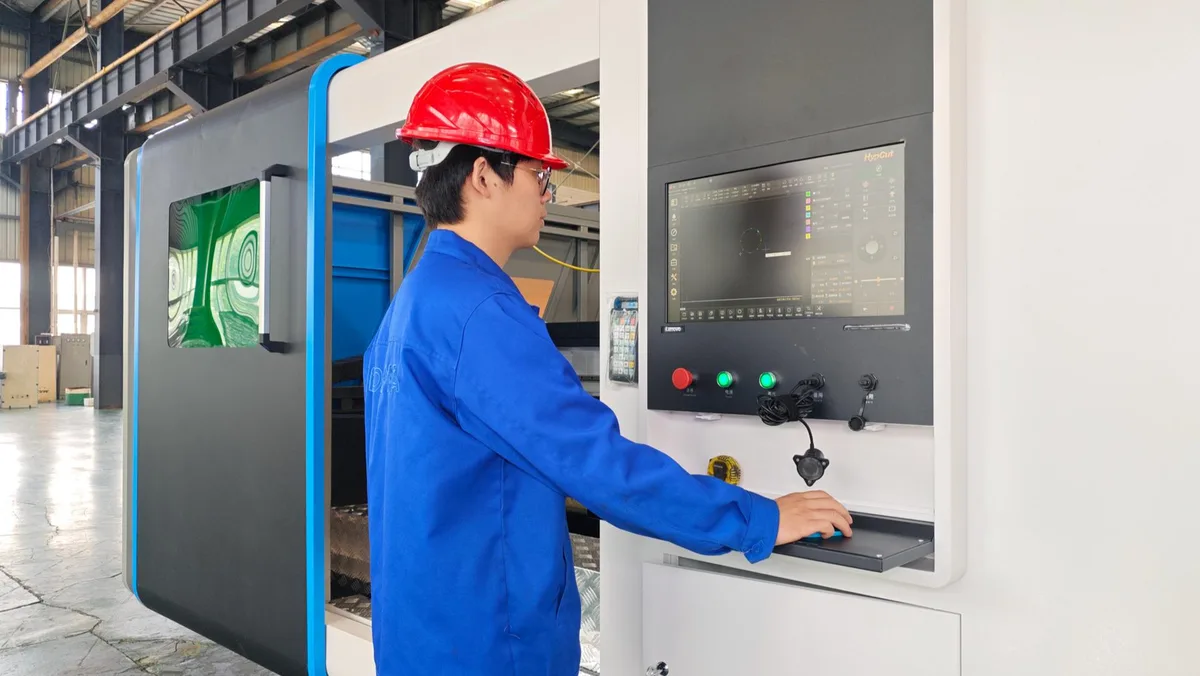

Exchange table laser cutting machine control system

نظام التحكم

يتولى نظام التحكم إدارة مسار القطع، وملفات التداخل، والتحكم في السرعة، والتحكم في الغاز، ومعايير الثقب، وقواعد بيانات العمليات. ويساعد المشغلين على إعداد مهام القطع بسرعة وتشغيل الإنتاج بتحكم ثابت في الحركة.

يدعم برنامج القطع بالليزر الليفي الاحترافي ضبط السرعة بناءً على الطاقة، وإعدادات السرعة الخطية المستوردة، ومكتبات عمليات القطع. كما يدعم تنسيق التحكم في آلات الطاولة القابلة للتبديل عمليات التحميل والتفريغ وإدارة دورة القطع بكفاءة.

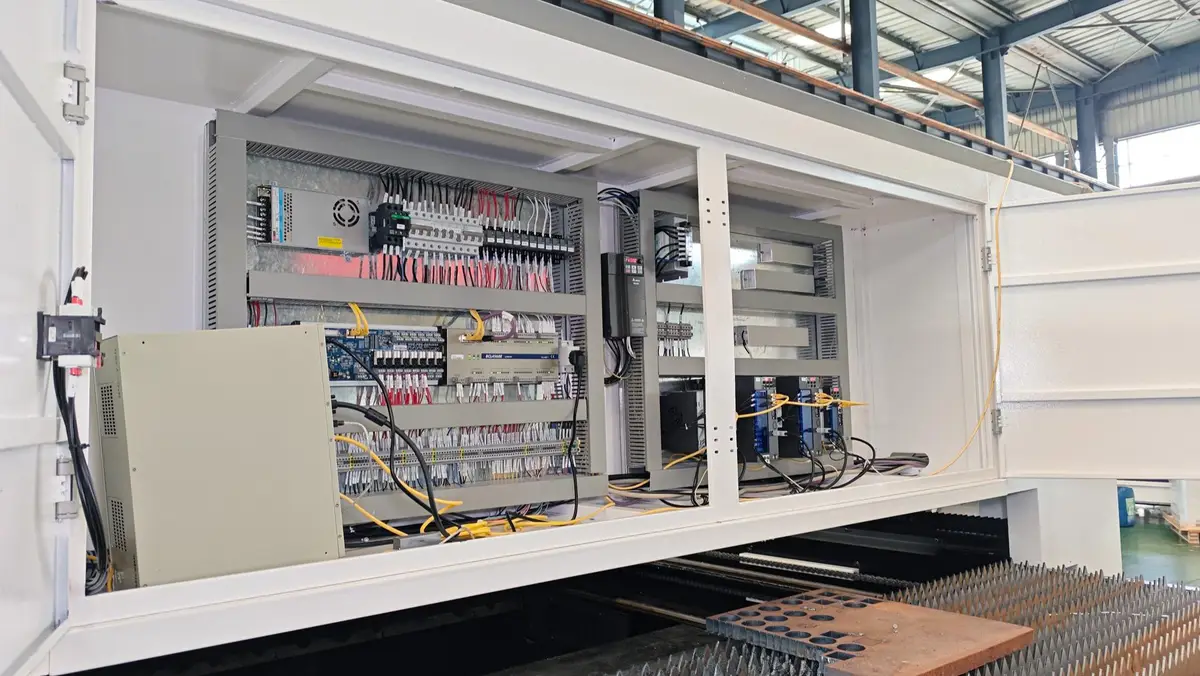

Exchange table laser cutting machine electrical system

النظام الكهربائي

يدمج النظام الكهربائي وحدة التحكم CNC، ومحركات المؤازرة، ووحدات تزويد الطاقة، والمرحلات، ومكونات حماية الدائرة، ومنافذ الإشارة، وأجهزة تبريد الخزانة في تصميم منظم. ويساعد تصميم الخزانة الكهربائية النظيف على تقليل التداخل، وتحسين تبديد الحرارة، وجعل عمليات الفحص أو الصيانة اليومية أكثر كفاءة.

في ماكينة قطع الألياف الليزرية، يرتبط التحكم الكهربائي المستقر ارتباطًا مباشرًا بدقة مسار القطع، واستجابة نظام المؤازرة، وتنسيق خرج الليزر، والتحكم في الغاز، ونظام الأمان، وموثوقية الإنتاج المستمر. يساعد التوصيل الكهربائي السليم، والتأريض الموثوق، والمكونات الكهربائية المحمية على الحفاظ على أداء الماكينة مستقرًا أثناء القطع عالي السرعة وفترات العمل الطويلة.

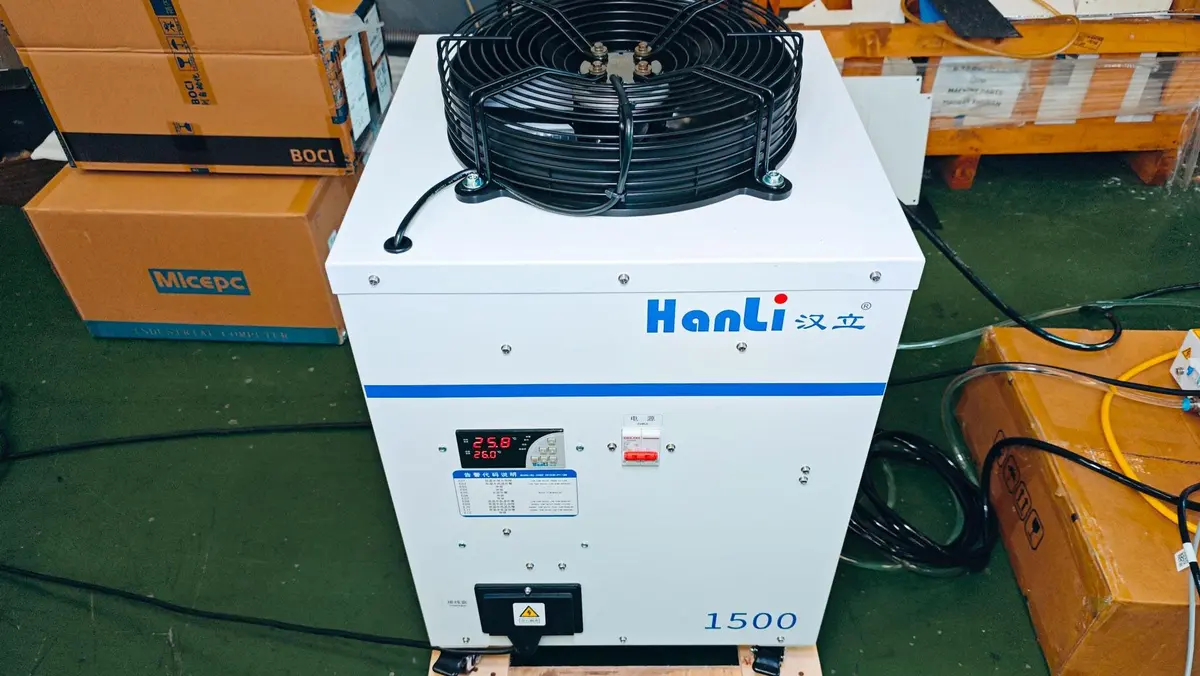

Exchange table laser cutting machine water chiller

مبرد مياه

يتحكم مبرد الماء في درجة حرارة تشغيل مصدر الليزر والمكونات البصرية. ويساعد التبريد المستقر على الحفاظ على خرج الليزر، وحماية الأجزاء البصرية، وتحسين موثوقية القطع على المدى الطويل.

تساهم وظائف السلامة، مثل إنذار ارتفاع درجة الحرارة، وحماية التدفق، ومراقبة مستوى الماء، في حماية نظام الليزر. يجب أن تتناسب وحدة التبريد مع قدرة الليزر وظروف ورشة العمل المحلية.

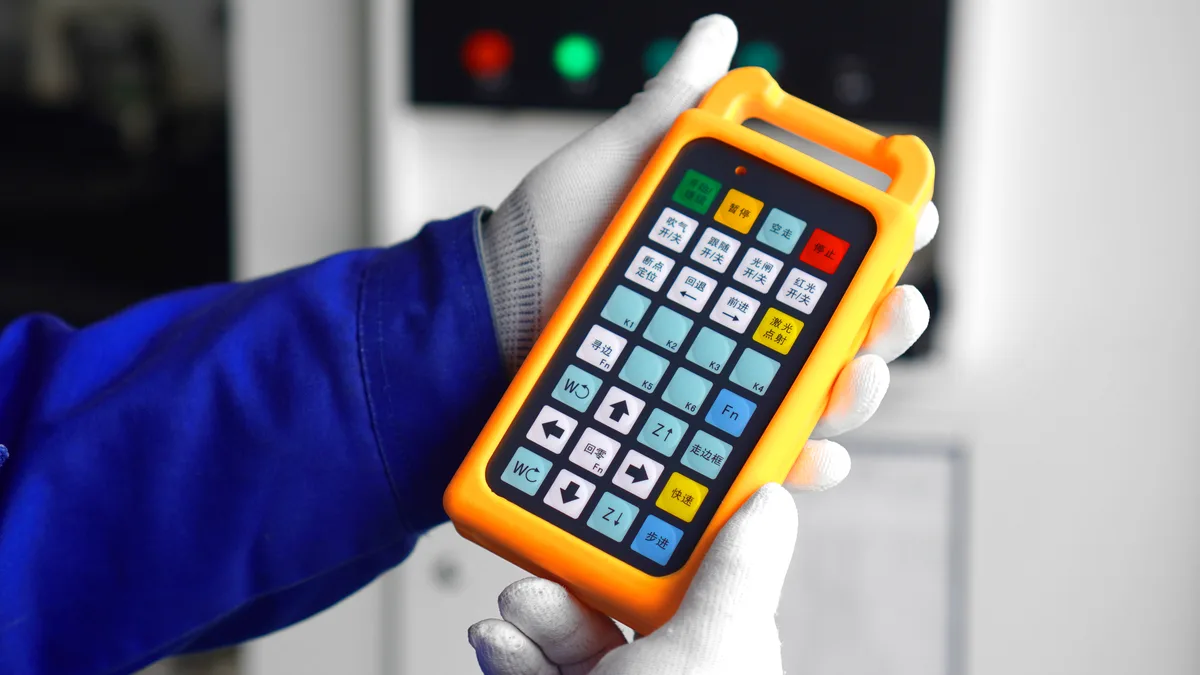

Exchange table laser cutting machine remote controller

جهاز تحكم عن بعد

تتيح وحدة التحكم عن بُعد المحمولة للمشغل التحكم في حركات ماكينة القطع بالليزر الرئيسية والوظائف المساعدة من وضعية عمل مريحة. تشمل الوظائف الشائعة تحريك المحاور، وتحديد الحواف، والرجوع للخلف، وتحريك الإطار، والتأكد من انبعاث الليزر، وضبط السرعة، والتحكم في الغاز أو الضوء المساعد، وذلك حسب التكوين النهائي للماكينة.

يُحسّن جهاز التحكم عن بُعد هذا كفاءة الإعداد أثناء تحميل الألواح، ومحاذاة الفوهات، وتحديد الحواف، والقطع التجريبي. كما يُساعد المشغل على البقاء قريبًا من منطقة القطع مع الحفاظ على حركة الماكينة تحت سيطرة مباشرة، مما يجعل التشغيل اليومي أكثر مرونة وأمانًا وسهولة في الإدارة.

جدول معلمات النموذج

نموذج	نطاق القطع	الليزر والحركة	دقة
3015	نطاق القطع: 3000 × 1500 مم	قوة الليزر: ≤12000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم
4015	نطاق القطع: 4000 × 1500 مم	قوة الليزر: ≤12000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم
4020	نطاق القطع: 4000 × 2000 مم	قوة الليزر: ≤12000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم
6015	نطاق القطع: 6000 × 1500 مم	قوة الليزر: ≤12000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم
6020	نطاق القطع: 6000 × 2000 مم	قدرة الليزر: ≤60000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم
6025	نطاق القطع: 6000 × 2500 مم	قدرة الليزر: ≤60000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم
8025	نطاق القطع: 8000 × 2500 مم	قدرة الليزر: ≤60000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم
10025	نطاق القطع: 10000 × 2500 مم	قدرة الليزر: ≤60000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم
12025	نطاق القطع: 12000 × 2500 مم	قدرة الليزر: ≤60000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم
13030	نطاق القطع: 13000 × 3000 مم	قدرة الليزر: ≤60000 واط أقصى تسارع لتحديد الموقع: 8 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم

تخضع المعايير للتغيير دون إشعار مسبق. يجب تأكيد طاقة الليزر النهائية، وهيكل طاولة التبديل، ورأس القطع، ونظام التحكم، والمبرد، والجهد الكهربائي، ونظام شفط الغبار، وبيانات التسعير وفقًا للطلب الفعلي.

صفحات مجموعة PREF ذات الصلة

الأسئلة الشائعة

ما المعلومات التي يجب عليّ إرسالها قبل اختيار ماكينة قطع الليزر ذات طاولة التبادل؟

أرسل نوع المادة، ونطاق السماكة، ورسومات الأجزاء، والتفاوتات المطلوبة، وهدف الإنتاج اليومي، وتصميم ورشة العمل، ومتطلبات الجهد الكهربائي، وأي صور أو مقاطع فيديو موجودة للعملية. يمكن لمجموعة PREF استخدام هذه المعلومات للتوصية بتكوين عملي.
هل بإمكان مجموعة PREF تخصيص آلة القطع بالليزر لطاولة التبادل؟

نعم. يمكن مناقشة الآلة النهائية وفقًا لحجم العمل، والقدرة، وتفضيل وحدة التحكم، ونظام السلامة، والأدوات، والأتمتة، والجهد الكهربائي، ومتطلبات الشحن.
هل المعايير المذكورة هي مواصفات الطلب النهائية؟

تُستخدم جداول المعايير لاختيار النموذج ومقارنته. يجب تأكيد مواصفات الطلب النهائية مع مجموعة PREF قبل تقديم عرض الأسعار أو الإنتاج أو نشر ورقة البيانات النهائية.
كيف أعرف ما إذا كان هذا المنتج ينتمي إلى فئة الآلات المناسبة؟

ابدأ من رسم القطعة ونقطة الاختناق في الإنتاج. إذا كانت المشكلة الرئيسية تتعلق بالثني أو القطع أو اللحام أو التخديد أو التثقيب أو توافق قطع الغيار، فيمكن لمجموعة PREF مقارنة فئة المنتجات ذات الصلة والتوصية بالخيار الأنسب.
