آلة قطع بالليزر

آلة قطع الأنابيب بالليزر

صُممت آلة قطع الأنابيب بالليزر لقطع الأنابيب المستديرة والمربعة والمستطيلة، بالإضافة إلى أنابيب ذات أشكال محددة، مع إمكانية برمجة الثقوب والشقوق والحواف المشطوفة وأشكال النهايات. ويُفضل استخدامها عندما تتطلب معالجة الأنابيب دقة عالية، وقابلية للتكرار، وتقليل الحاجة إلى التخطيط اليدوي.

الميزات الرئيسية

مناسب لهياكل الأثاث، ومعدات اللياقة البدنية، والهياكل الفولاذية.
تشمل فحوصات التكوين الرئيسية نطاق قطر الأنبوب، وطول الأنبوب، وسماكة الجدار.
خيارات التحديد المتاحة: قاطع ليزر للأنابيب القياسية وقاطع ليزر للأنابيب الثقيلة.
يمكن لمجموعة PREF تأكيد النموذج النهائي والجهد ووحدة التحكم ونظام السلامة والخيارات وفقًا لرسومات المشتري.

استفسر الآن

يشارك:

وصف تفصيلي

تفاصيل التكوين

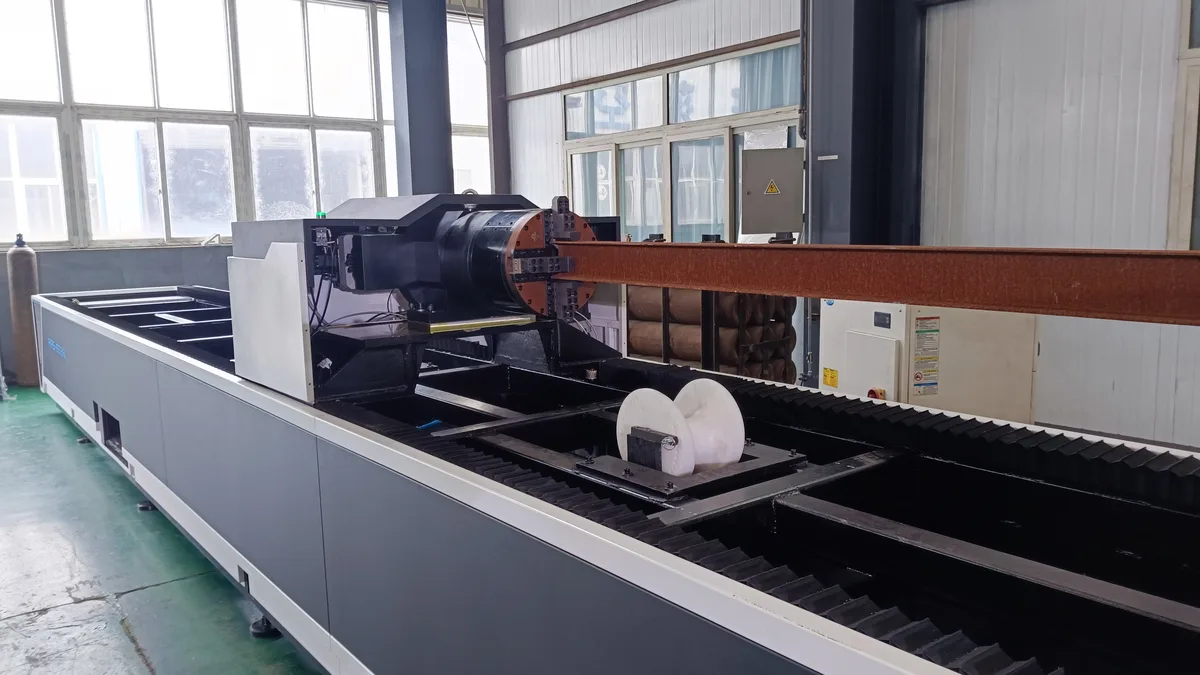

Tube laser cutting machine mechanical bed

سرير ميكانيكي

صُنع السرير الميكانيكي من الفولاذ الملحوم ذي الصلابة الهيكلية العالية لتطبيقات قطع الأنابيب. ويُعدّ الإطار الثابت ضروريًا لدعم الأنابيب الطويلة والحفاظ على دقة القطع أثناء دوران ظرف التثبيت وحركة المحور عالية السرعة.

يمكن معالجة الهيكل بالتلدين بدرجة حرارة عالية، والتفجير بالخردق عالي السرعة، ومعالجة تخفيف الإجهاد لتقليل الإجهاد الداخلي ومنع التشوه على المدى الطويل. وهذا يساعد الآلة على الحفاظ على أداء مستقر أثناء إنتاج قطع الأنابيب المستمر.

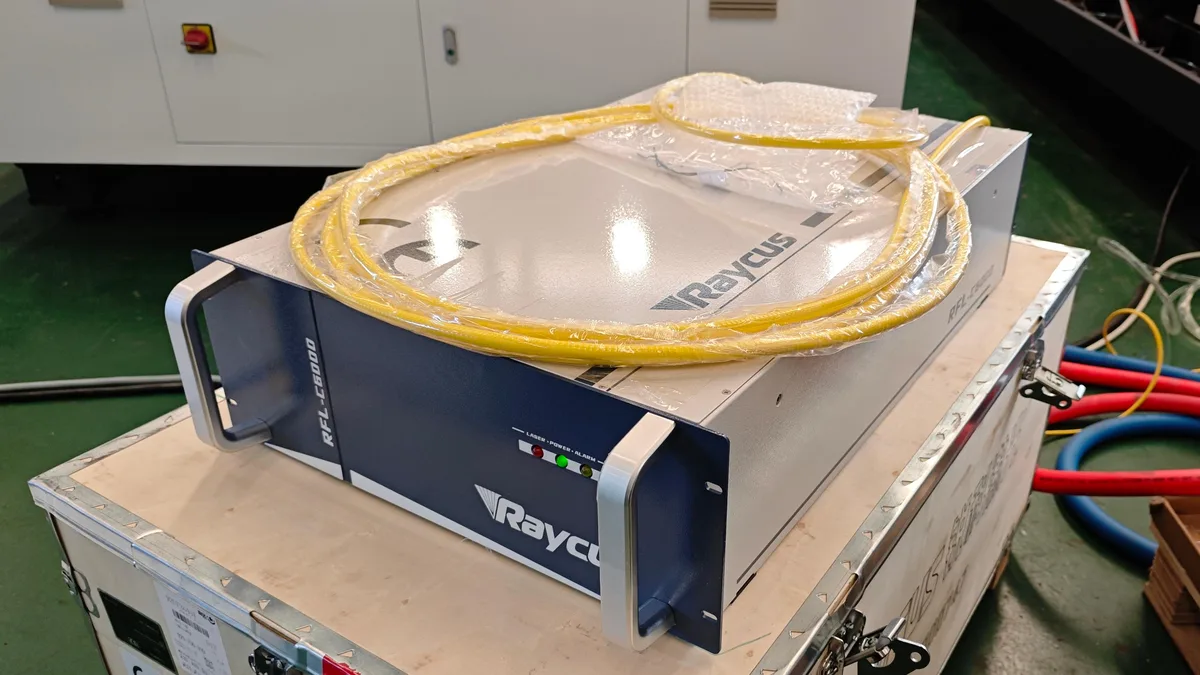

مصدر ليزر

يوفر مصدر ليزر الألياف طاقة قطع مستقرة للأنابيب الدائرية والمربعة والمستطيلة وغيرها من أشكال الأنابيب. ويمكن اختيار مستويات طاقة الليزر المختلفة وفقًا لمادة الأنبوب وسماكة جداره وسرعة القطع ومتطلبات الإنتاج.

توفر مصادر الليزر الليفي عالية الجودة شعاعًا مستقرًا، وهيكلًا صغيرًا، وكفاءة عالية في التحويل الكهروضوئي، وسهولة في الصيانة. كما يُحسّن مصدر الليزر الموثوق أداء الاختراق، وجودة حافة القطع، واستقرار الإنتاج على المدى الطويل.

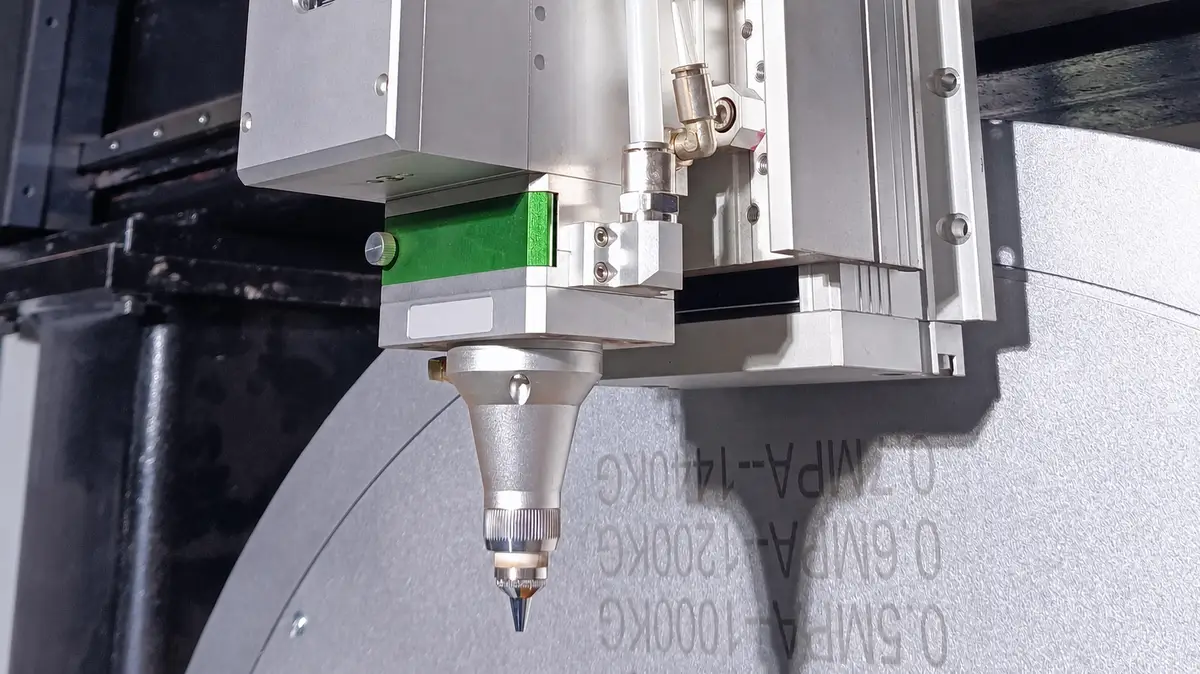

رأس القطع

يقوم رأس القطع ذو التركيز التلقائي بضبط موضع التركيز وفقًا لسمك المادة ومتطلبات قطع الأنابيب. هذا يقلل من وقت الإعداد اليدوي ويساعد في الحفاظ على جودة قطع ثابتة عبر مواصفات الأنابيب المختلفة.

تساعد الحماية من التصادم على حماية رأس القطع أثناء القطع عالي السرعة ومعالجة الأشكال المعقدة. كما يُحسّن التحكم الدقيق في التركيز دقة القطع، ويقلل من الخبث، ويدعم التشغيل المستقر أثناء قطع الأنابيب المستمر.

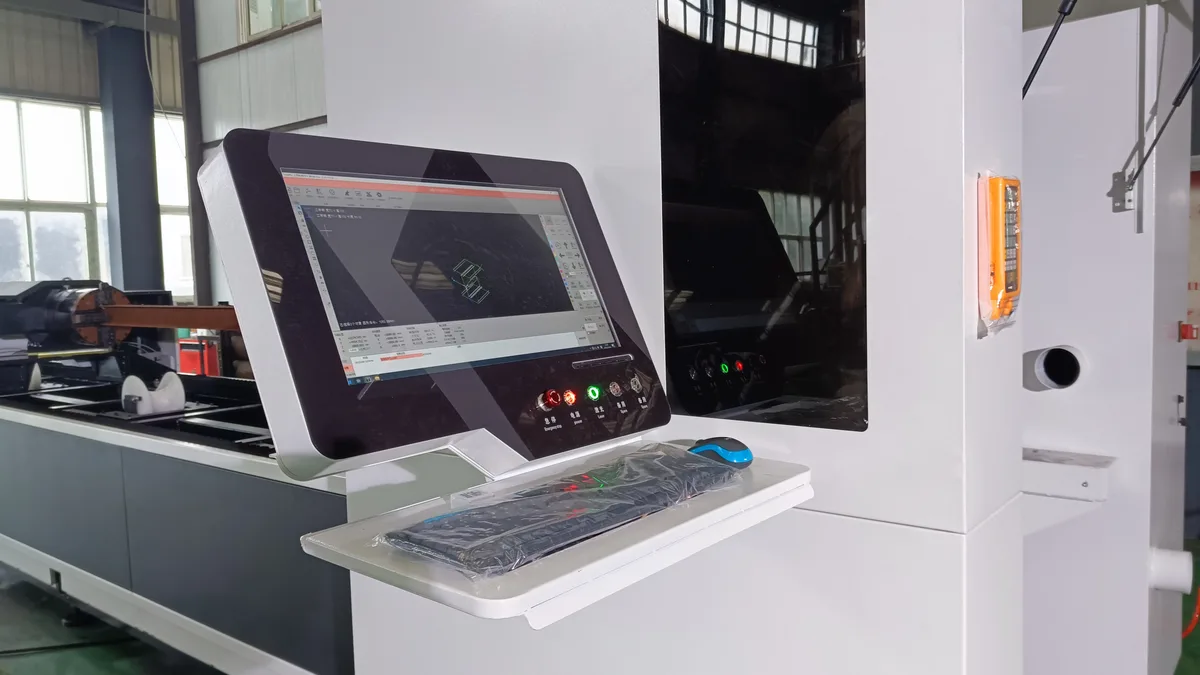

Tube laser cutting machine control system

نظام التحكم

يتولى نظام التحكم إدارة برامج قطع الأنابيب، ودوران ظرف التثبيت، ومسارات القطع، وبيانات التداخل، وإعدادات الثقب، ومعايير العملية. وهو مصمم لتنسيق الحركة الخطية مع حركة المحور الدوراني لقطع الأنابيب بدقة.

يدعم برنامج قطع الأنابيب الاحترافي عمليات القطع المحيطي، وقطع الثقوب، وإعداد الحواف المشطوفة، وإدارة قواعد بيانات العمليات. كما يُحسّن نظام التحكم المستقر كفاءة القطع ويقلل وقت الإعداد لمختلف أشكال الأنابيب.

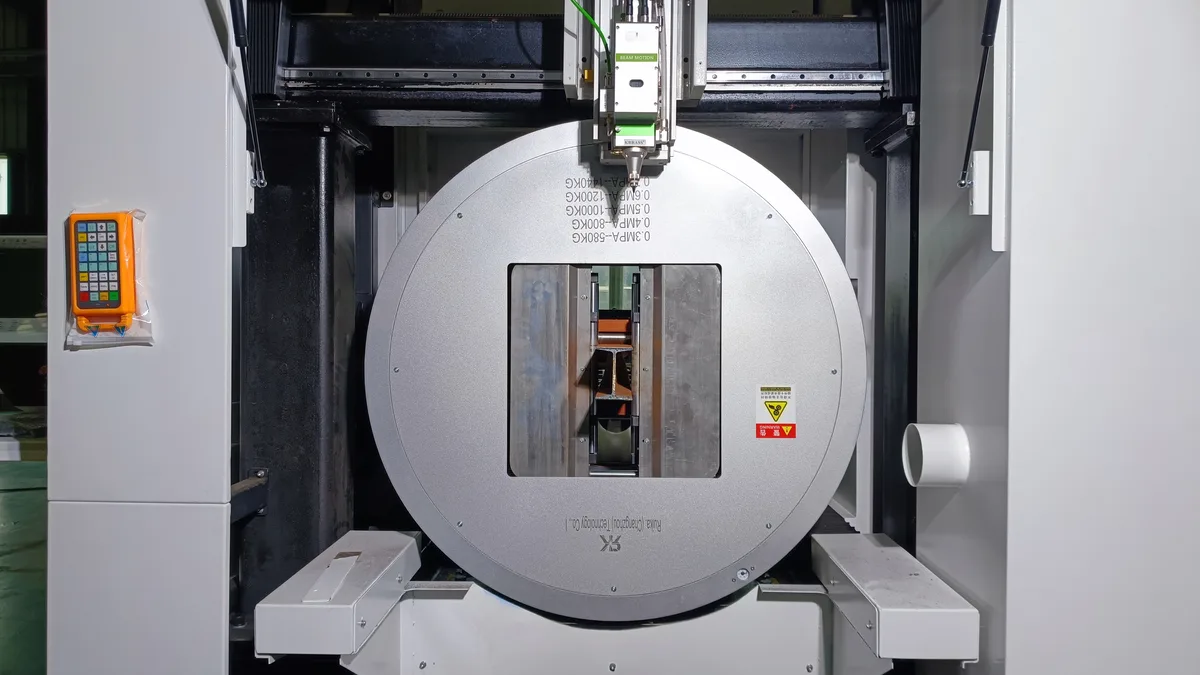

Tube laser cutting machine pneumatic chuck

ظرف هوائي

توفر الظرف الهوائي تثبيتًا تلقائيًا للأنابيب والمواسير. ويساعد التثبيت الكامل على تقليل التعديل اليدوي وتحسين كفاءة التغيير عند التبديل بين أحجام الأنابيب المختلفة.

يُحسّن هيكل الظرف القوي من ثبات التثبيت ويقلل من انزلاق الأنابيب أثناء الدوران. ويمكن للظرف الخلفي أن يعمل بالتنسيق مع الظرف الأمامي لتقليل هدر المواد وتحسين استخدامها.

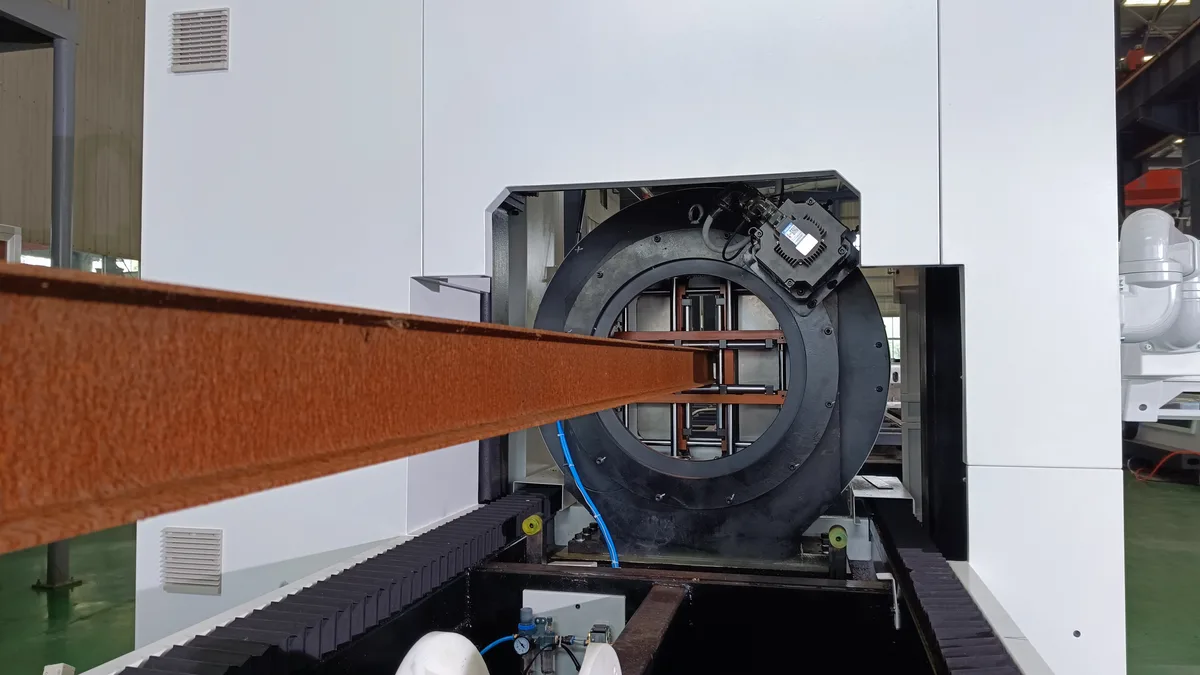

Tube laser cutting machine oversized front chuck

رأس أمامي كبير الحجم

تم تصميم ظرف التثبيت الأمامي كبير الحجم للأنابيب ذات الأقطار الأكبر ومواد الأنابيب الأثقل. وهو يزيد من نطاق معالجة الماكينة ويحسن الدعم لتطبيقات قطع الأنابيب الصعبة.

يمكن اختيار ظرف تثبيت أكبر حجماً وفقاً لقطر الأنبوب وسماكة جداره ومتطلبات الإنتاج. وهذا يُحسّن المرونة في أعمال تصنيع الهياكل الفولاذية ومعالجة الأنابيب الثقيلة.

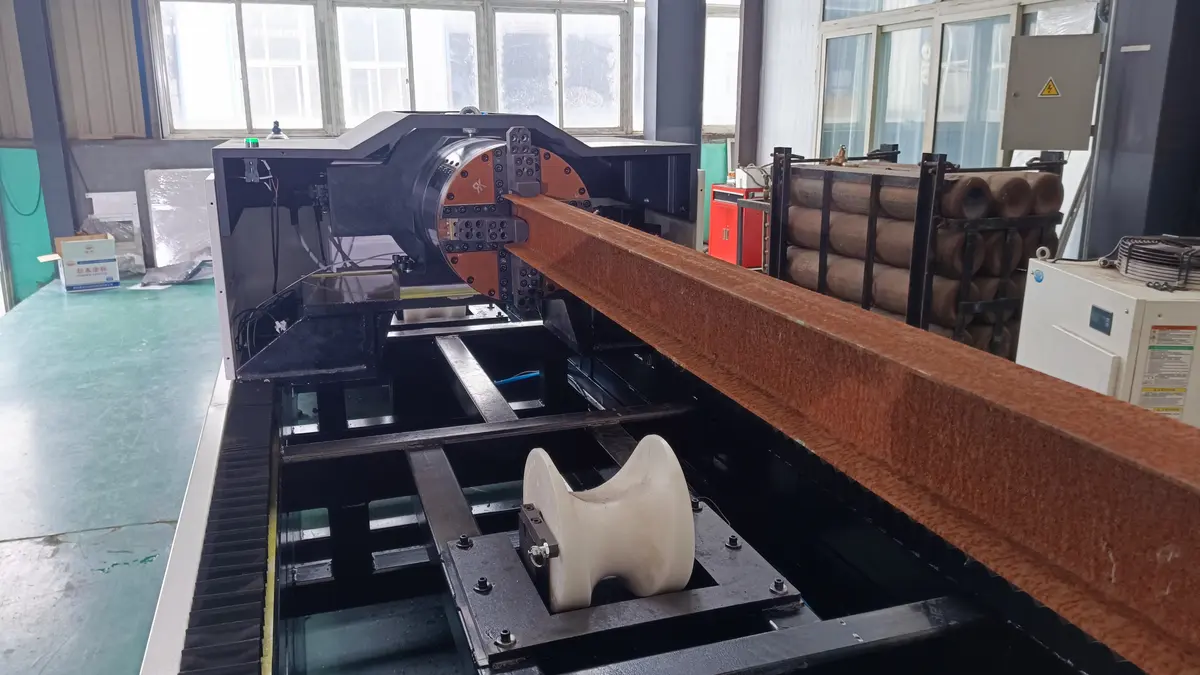

Tube laser cutting machine front and rear auxiliary support

دعامة مساعدة أمامية وخلفية

تساعد الدعامات المساعدة الأمامية والخلفية على حمل الأنابيب الطويلة أثناء التغذية والقطع والتفريغ. كما أنها تقلل من انحناء الأنابيب وتساعد في الحفاظ على محاذاة قطعة العمل مع محور ظرف التثبيت.

يُعد الدعم المناسب أمراً مهماً لقطع الأنابيب الطويلة أو ذات الجدران الرقيقة لأنه يحسن استقرار الوضع، ويقلل الاهتزاز، ويساعد في الحفاظ على جودة قطع متسقة على طول الأنبوب بالكامل.

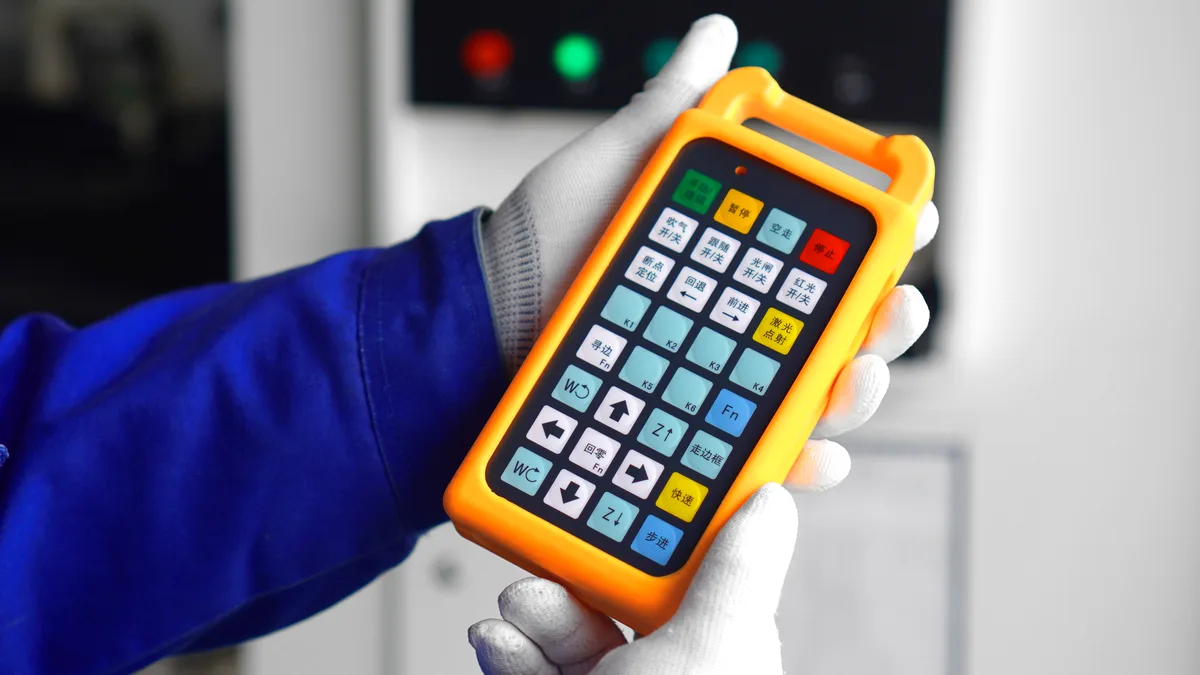

Tube laser cutting machine remote controller

جهاز تحكم عن بعد

تتيح وحدة التحكم عن بُعد المحمولة للمشغل التحكم في حركات ماكينة القطع بالليزر الرئيسية والوظائف المساعدة من وضعية عمل مريحة. تشمل الوظائف الشائعة تحريك المحاور، وتحديد الحواف، والرجوع للخلف، وتحريك الإطار، والتأكد من انبعاث الليزر، وضبط السرعة، والتحكم في الغاز أو الضوء المساعد، وذلك حسب التكوين النهائي للماكينة.

يُحسّن جهاز التحكم عن بُعد هذا كفاءة الإعداد أثناء تحميل الألواح، ومحاذاة الفوهات، وتحديد الحواف، والقطع التجريبي. كما يُساعد المشغل على البقاء قريبًا من منطقة القطع مع الحفاظ على حركة الماكينة تحت سيطرة مباشرة، مما يجعل التشغيل اليومي أكثر مرونة وأمانًا وسهولة في الإدارة.

جدول معلمات النموذج

نموذج	سعة الأنابيب	الليزر والحركة	الدقة والدوران
6022	طول قطع الأنابيب: 6000 مم قطر ظرف التثبيت: 220 مم	قوة الليزر: ≤6000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم سرعة محور الدوران: 80 دورة في الدقيقة
6036	طول قطع الأنابيب: 6000 مم قطر ظرف التثبيت: 360 مم	قوة الليزر: ≤6000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم سرعة محور الدوران: 80 دورة في الدقيقة
7036	طول قطع الأنابيب: 6000 مم قطر ظرف التثبيت: 360 مم	قوة الليزر: ≤6000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم سرعة محور الدوران: 80 دورة في الدقيقة
7040	طول قطع الأنابيب: 6000 مم قطر ظرف التثبيت: 400 مم	قوة الليزر: ≤6000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم سرعة محور الدوران: 80 دورة في الدقيقة
8022	طول قطع الأنابيب: 6000 مم قطر ظرف التثبيت: 220 مم	قوة الليزر: ≤6000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم سرعة محور الدوران: 80 دورة في الدقيقة
8036	طول قطع الأنابيب: 6000 مم قطر ظرف التثبيت: 360 مم	قوة الليزر: ≤6000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم سرعة محور الدوران: 80 دورة في الدقيقة
9022	طول قطع الأنابيب: 6000 مم قطر ظرف التثبيت: 220 مم	قوة الليزر: ≤6000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم سرعة محور الدوران: 80 دورة في الدقيقة
9036	طول قطع الأنابيب: 6000 مم قطر ظرف التثبيت: 360 مم	قوة الليزر: ≤6000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم سرعة محور الدوران: 80 دورة في الدقيقة
9056	طول قطع الأنابيب: 6000 مم قطر ظرف التثبيت: 560 مم	قوة الليزر: ≤6000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم سرعة محور الدوران: 80 دورة في الدقيقة
12022	طول قطع الأنابيب: 6000 مم قطر ظرف التثبيت: 220 مم	قوة الليزر: ≤6000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم سرعة محور الدوران: 80 دورة في الدقيقة
12036	طول قطع الأنابيب: 6000 مم قطر ظرف التثبيت: 360 مم	قوة الليزر: ≤6000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم سرعة محور الدوران: 80 دورة في الدقيقة
12056	طول قطع الأنابيب: 6000 مم قطر ظرف التثبيت: 560 مم	قوة الليزر: ≤6000 واط أقصى تسارع لتحديد الموقع: 10 م/ث²	دقة تحديد الموضع: ±0.02 مم/م دقة إعادة التموضع: ±0.03 مم سرعة محور الدوران: 50 دورة في الدقيقة

تخضع المعايير للتغيير دون إشعار مسبق. يجب تأكيد قطر ظرف التثبيت النهائي، ونظام التحميل، وقوة الليزر، ورأس القطع، ونظام التحكم، ودعامة الأنبوب، والجهد الكهربائي، وبيانات التسعير وفقًا للطلب الفعلي.
