Large Tonnage Press Brake | Heavy-Duty Plate Bending

Detalles de configuración

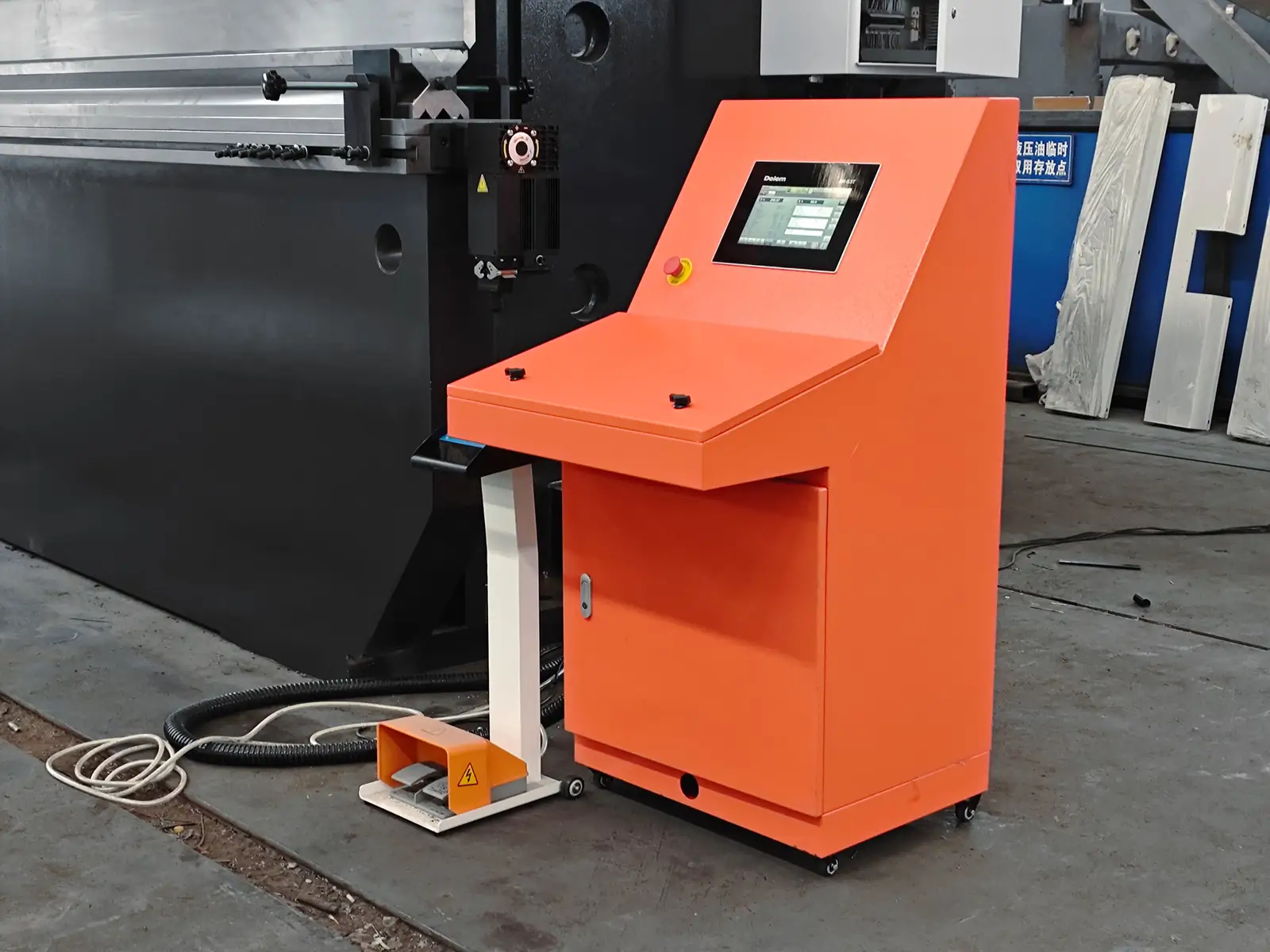

Large tonnage press brake machine CNC controller

Configuración 01

Controlador CNC

El controlador CNC se utiliza para gestionar programas de plegado de alta resistencia, sincronización Y1/Y2, posicionamiento del tope trasero, datos de coronación, parámetros de herramientas y valores de corrección para trabajos con chapas de gran tamaño. En una prensa plegadora de gran tonelaje, el sistema de control debe garantizar un movimiento estable del pistón bajo cargas elevadas y mantener una lógica de plegado consistente para piezas largas. Para la fabricación de chapas gruesas, pedidos repetidos y plegado en varias etapas, el controlador ayuda a reducir los cálculos manuales, mejorar la precisión de la configuración y facilitar la gestión de la secuencia de plegado por parte de diferentes operarios.

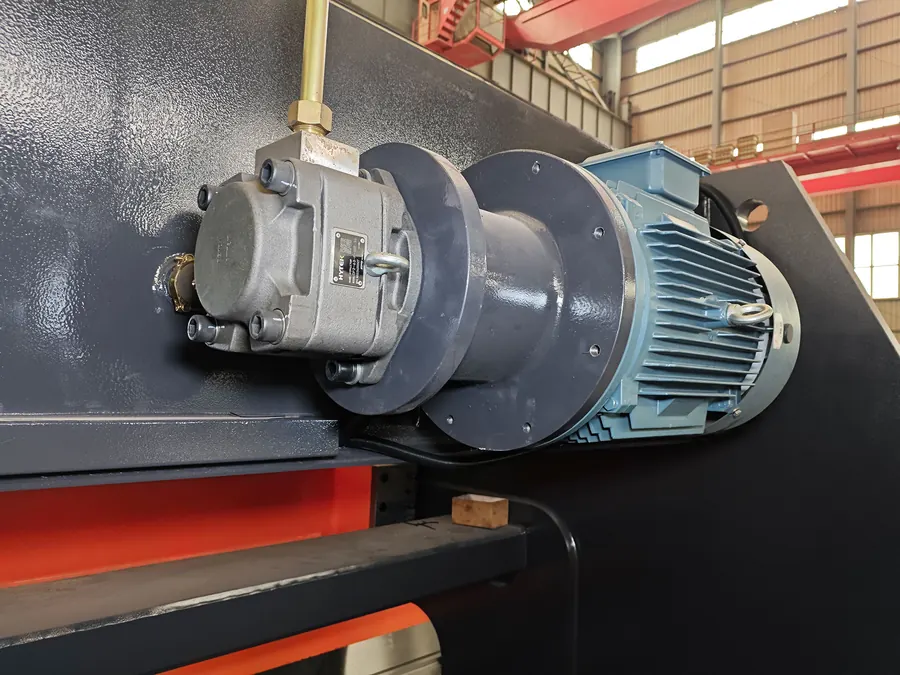

Large tonnage press brake machine main motor

Configuración 02

Motor principal

El motor principal debe proporcionar suficiente reserva de potencia para el doblado a alta presión, longitudes de doblado largas y la producción continua de chapas gruesas. Las prensas plegadoras de gran tonelaje se utilizan a menudo para estructuras de acero, piezas de construcción naval, equipos de minería, vigas de remolques, componentes de grúas y otras piezas de trabajo fabricadas de gran tamaño, por lo que la configuración del motor afecta directamente a la respuesta de presión y al ritmo de producción. Un motor adecuado ayuda a que la máquina genere presión de forma fluida, regrese de forma fiable y mantenga una producción estable durante ciclos de producción exigentes.

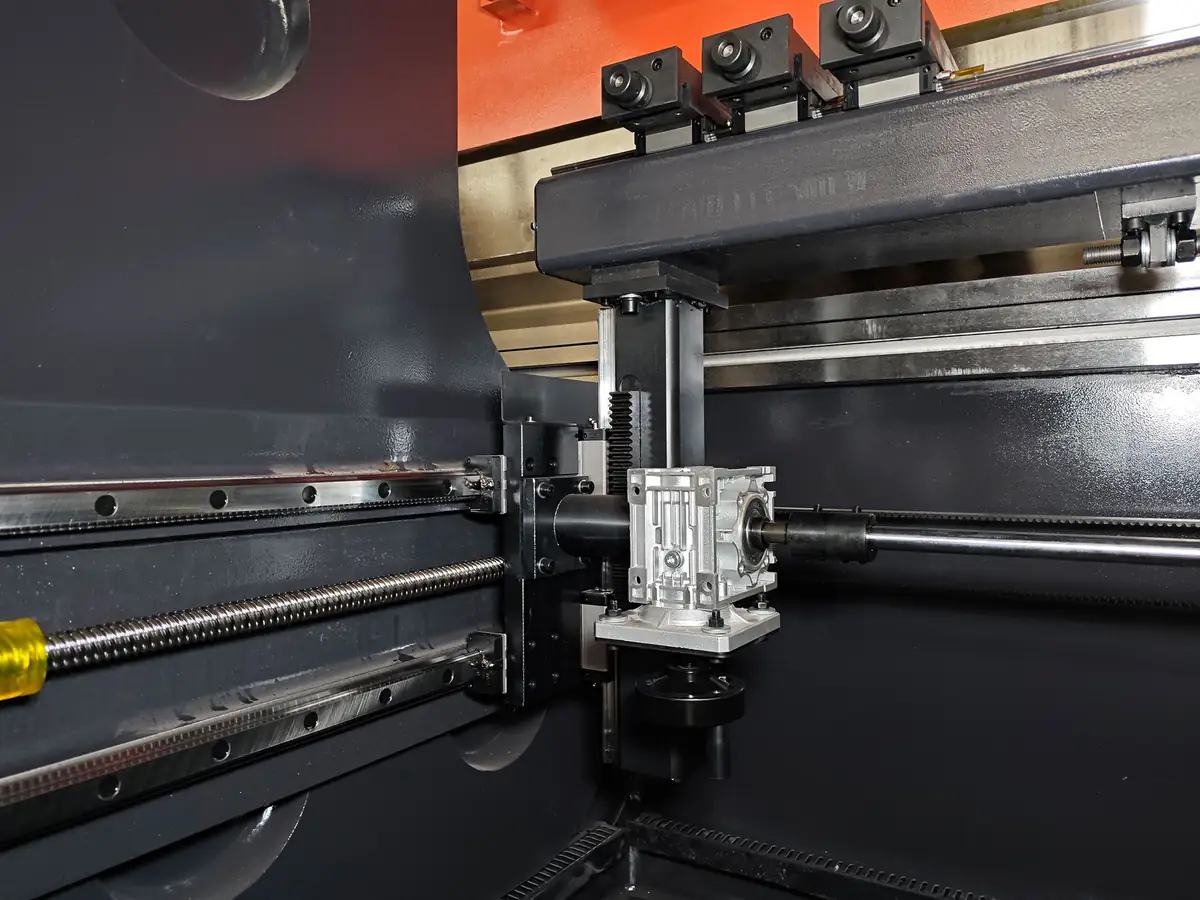

Large tonnage press brake machine back gauge system

Configuración 03

Sistema de tope trasero

El sistema de tope trasero está diseñado para posicionar placas grandes y pesadas antes del plegado. En comparación con las aplicaciones estándar de plegadoras, las máquinas de gran tonelaje requieren una estructura de tope trasero más robusta, un mayor recorrido, un soporte de guía estable y un posicionamiento fiable en condiciones de manipulación de piezas pesadas. Un tope trasero rígido con servoaccionamiento, transmisión por husillo de bolas y guías lineales ayuda a controlar las dimensiones de la brida, reduce las mediciones repetidas y mejora la consistencia del lote al procesar piezas largas o componentes de brida profunda.

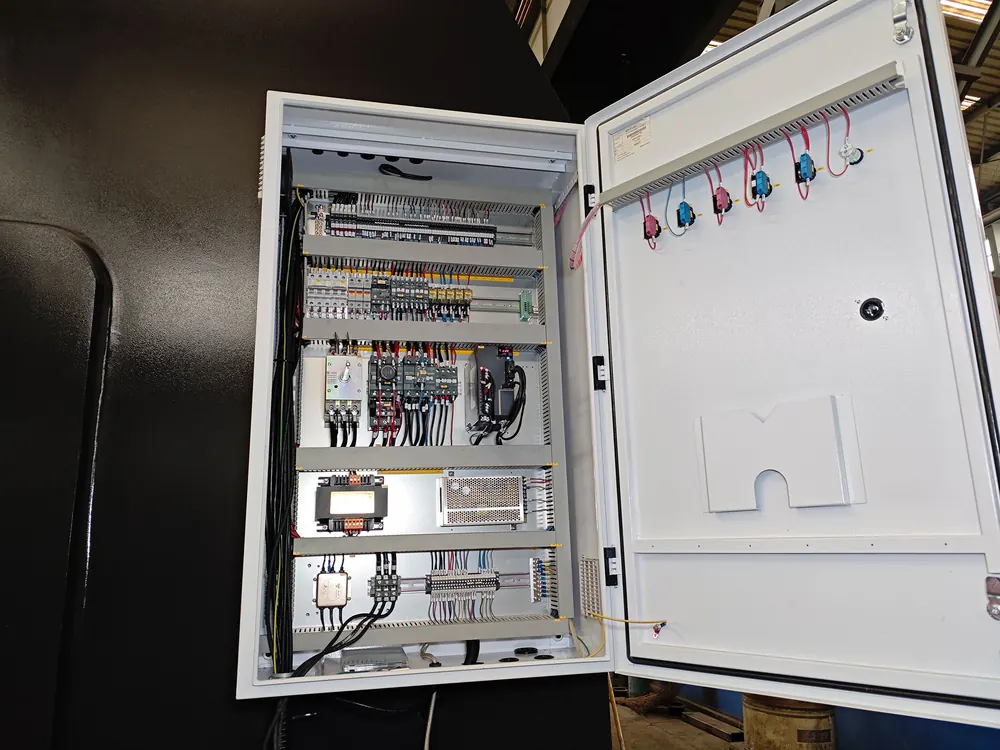

Large tonnage press brake machine electrical parts

Configuración 04

Piezas eléctricas

El sistema eléctrico debe estar configurado para el funcionamiento de máquinas de alta potencia, una transmisión de señal estable y un control seguro de las funciones de plegado de alta resistencia. Las prensas plegadoras de gran tonelaje suelen requerir una cuidadosa adaptación de la tensión, la fase, la frecuencia, la potencia del motor, la protección de seguridad, la disposición del armario de control y las condiciones de instalación en el taller. Un sistema eléctrico bien organizado mejora el rendimiento frente a interferencias, facilita la inspección y permite un mantenimiento más seguro de las máquinas utilizadas en grandes plantas de fabricación y entornos de producción de alta carga.

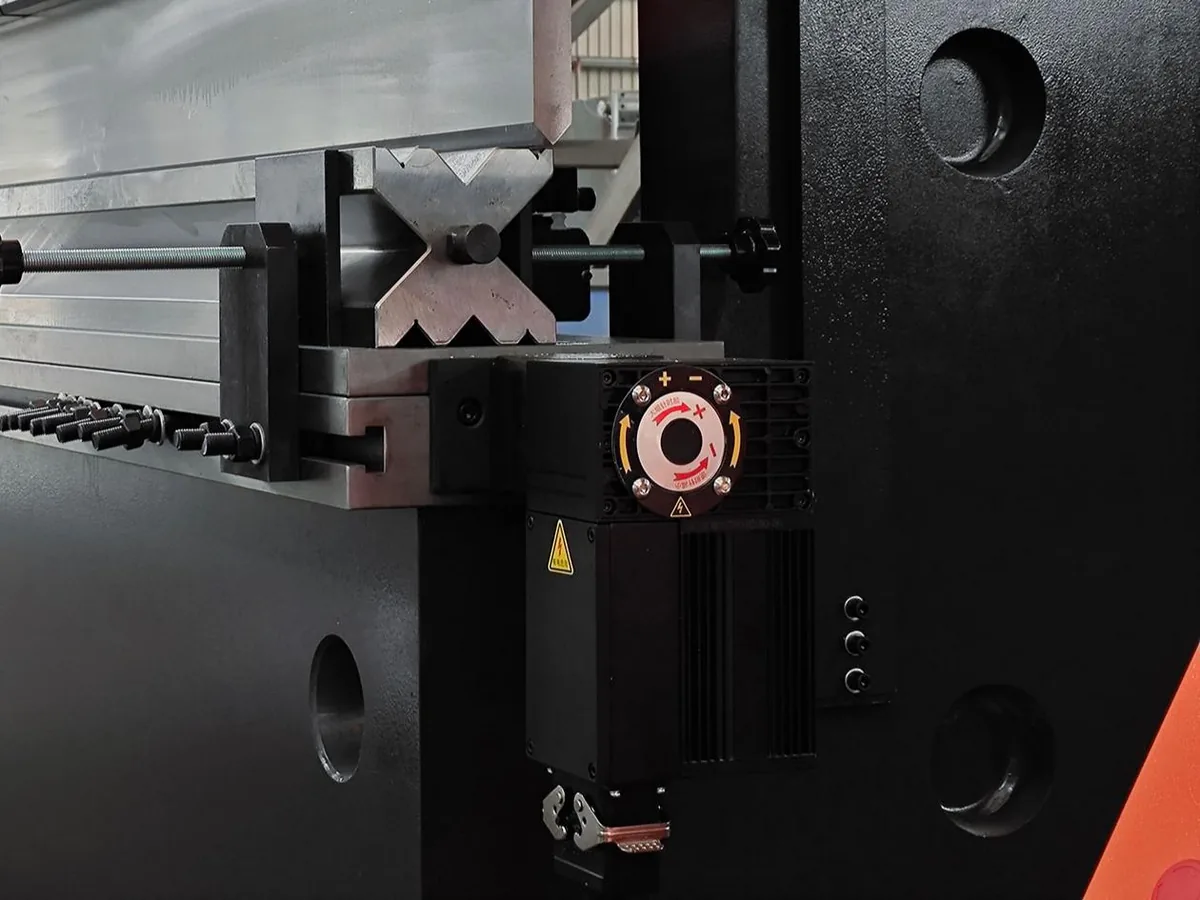

Large tonnage press brake machine crowning compensation

Configuración 05

Compensación por coronación

La compensación de la curvatura es especialmente importante en las plegadoras de gran tonelaje, ya que las mesas de trabajo largas y las cargas de plegado elevadas pueden generar deflexiones visibles durante el funcionamiento. Sin una compensación adecuada, el ángulo de plegado puede variar entre el centro y los extremos de la pieza. Un sistema de compensación de la curvatura bien seleccionado ayuda a corregir la deformación del pistón y la mesa, mejora la rectitud y mantiene ángulos más uniformes a lo largo de toda la longitud de plegado. Esto es fundamental para el plegado de chapas gruesas, piezas largas y estructuras de alta precisión.

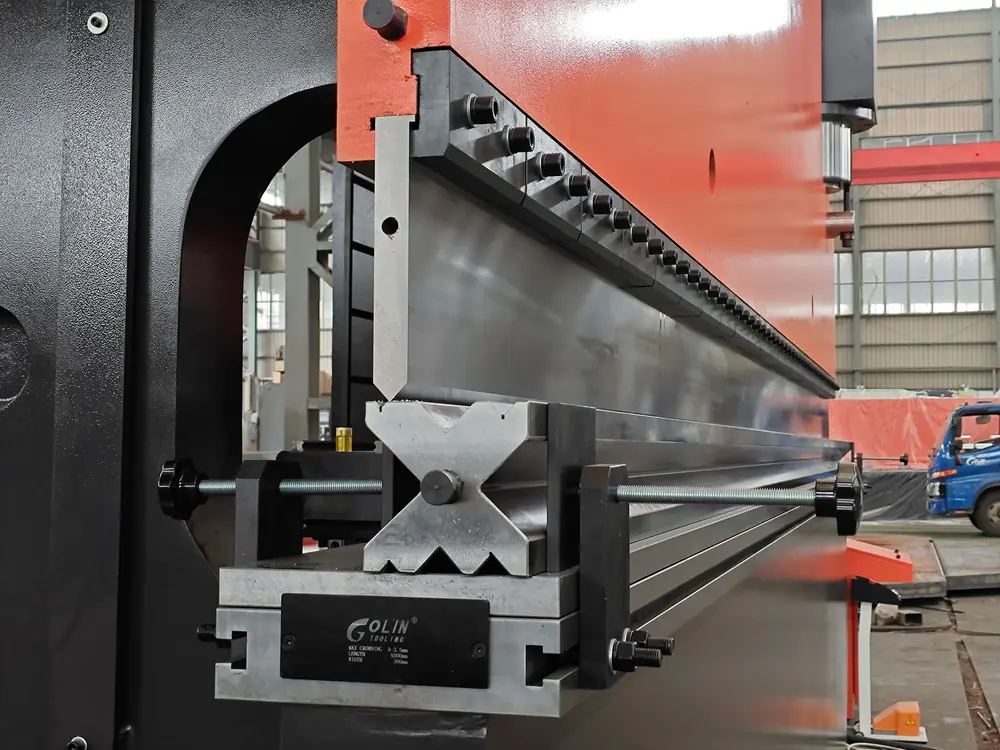

Large tonnage press brake machine punches and dies

Configuración 06

Punzones y matrices para prensas plegadoras

Las herramientas para el doblado de grandes tonelajes deben seleccionarse según la fuerza de doblado, el espesor del material, el grado de la chapa, la abertura en V, el radio de curvatura y la geometría requerida de la pieza. Los punzones y matrices de alta resistencia necesitan una capacidad de carga suficiente y superficies de contacto estables para manejar chapas gruesas y líneas de doblado largas. La selección correcta de las herramientas ayuda a reducir el desgaste, evitar marcas excesivas, proteger la máquina de sobrecargas y mejorar la estabilidad angular. Para piezas fabricadas de gran tamaño, la longitud de la herramienta, la segmentación y la abertura de la matriz deben confirmarse junto con los planos reales.

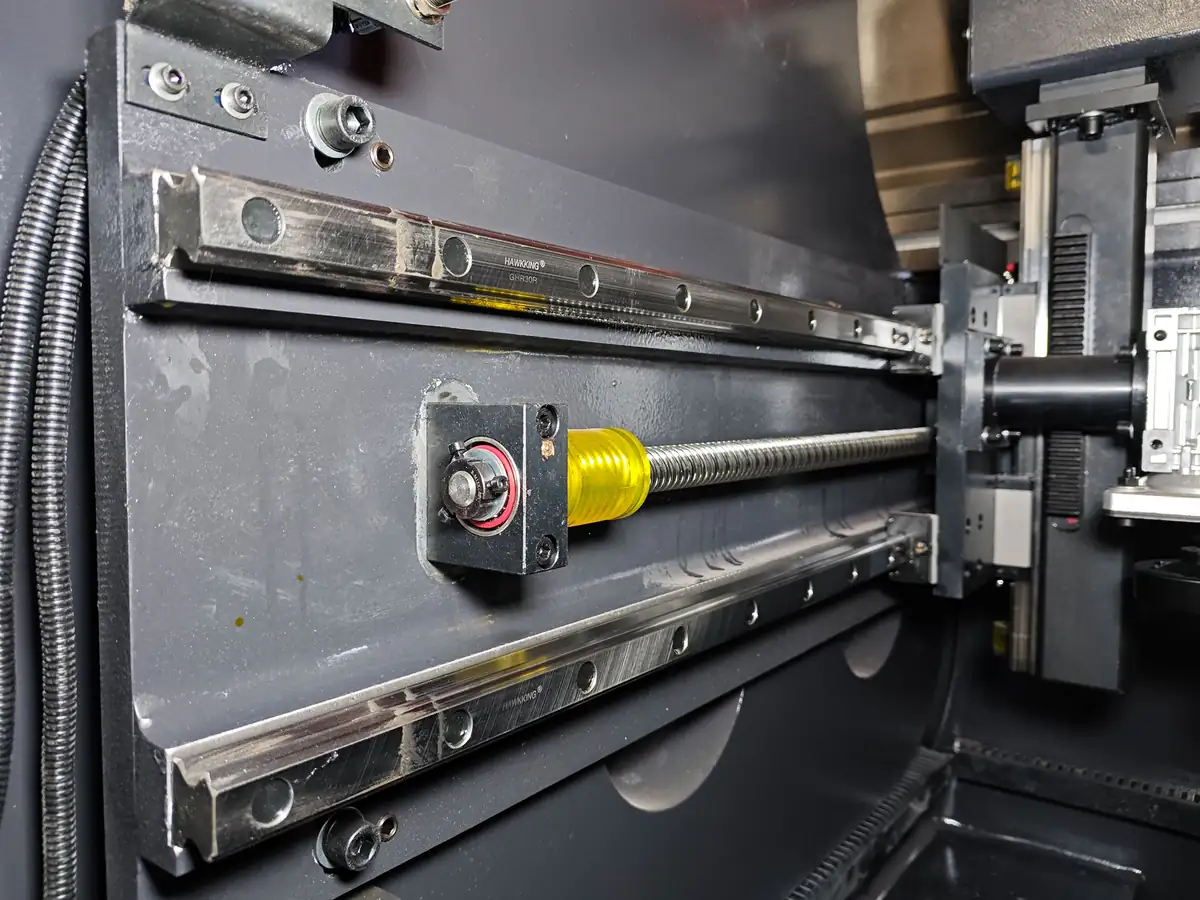

Large tonnage press brake machine ball screw and linear guide

Configuración 07

Husillo de bolas y guía lineal

Los husillos de bolas y las guías lineales se utilizan para garantizar un movimiento suave, preciso y repetible del tope trasero durante la producción a largo plazo. En máquinas de gran tonelaje, los componentes de posicionamiento deben resistir vibraciones, polvo y condiciones de funcionamiento más exigentes, manteniendo al mismo tiempo un movimiento preciso. Los componentes de transmisión y guiado fiables ayudan a reducir la holgura, mejorar la respuesta y mantener un posicionamiento uniforme de la brida. Esto resulta especialmente útil cuando la máquina procesa placas de gran formato que son difíciles de reposicionar manualmente después de cada paso de plegado.

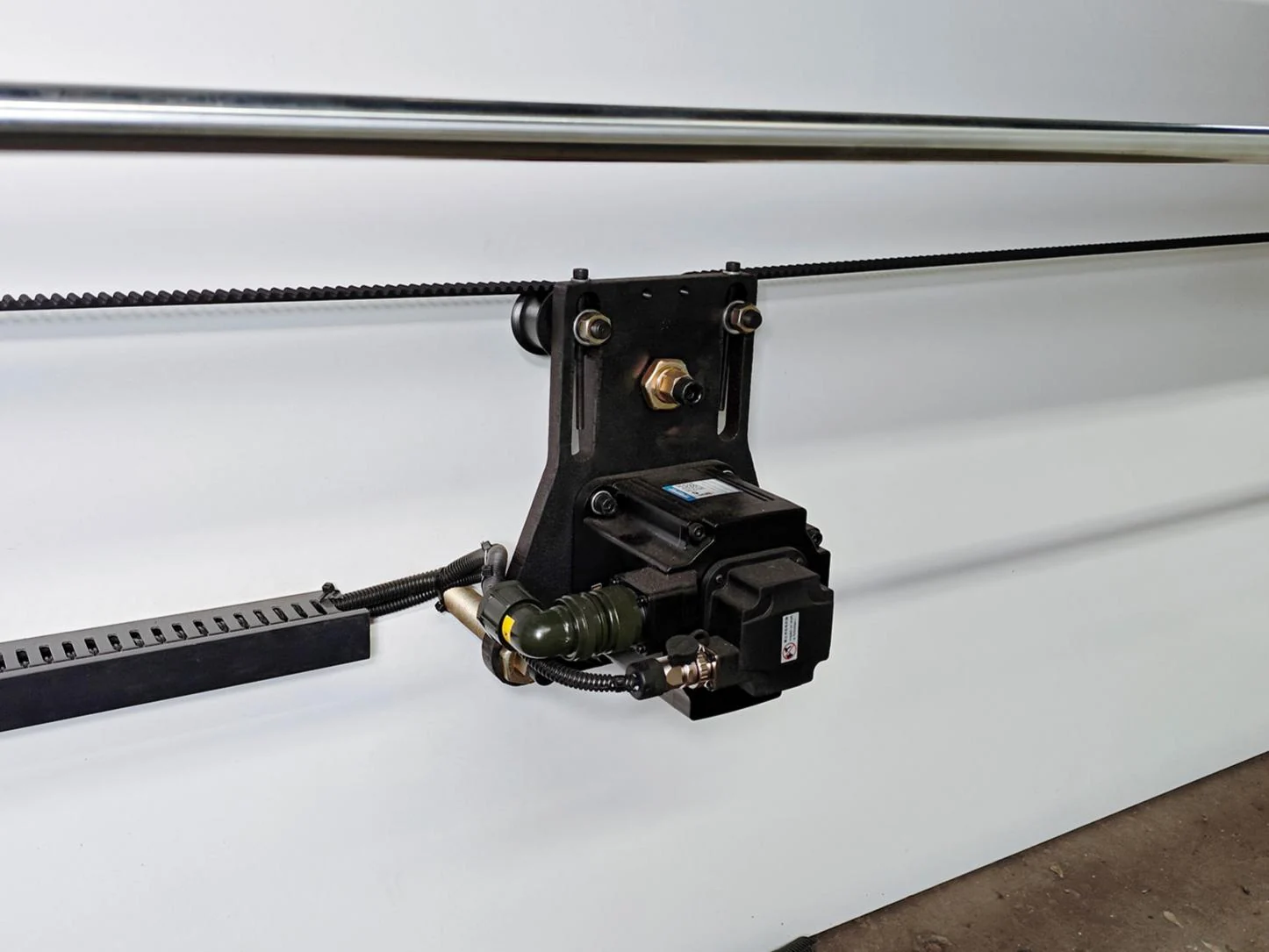

Configuración 08

Servomotor

Los servomotores proporcionan un control de movimiento preciso para los ejes del tope trasero y otras funciones de posicionamiento, según la configuración de la máquina seleccionada. En aplicaciones de plegado de gran tonelaje, el control servo ayuda a mejorar la repetibilidad del posicionamiento, reduce el ajuste manual y permite una producción estable de piezas pesadas con dimensiones repetidas. Una aceleración suave, una desaceleración controlada y una parada precisa son importantes cuando el tope trasero manipula estructuras grandes o trabaja con placas largas, donde pequeños errores de posicionamiento pueden provocar desviaciones visibles en la pieza.

Tabla de parámetros del modelo

Modelo	Capacidad	Tamaño de trabajo	Control y velocidad	Tamaño de instalación
400T/4000	Fuerza nominal: 4000 kN Longitud de plegado: 4000 mm	Distancia vertical: 3100 mm Profundidad de garganta: 400 mm Carrera: 300 mm Apertura máxima: 600 mm	Potencia principal: 26,9 kW Ejes: 4+1 (Y1, Y2, X, R) + V Compensación: Motorizada Recorrido en X: 600 mm Velocidad X: 200 mm/s	Longitud total: 4500 mm Ancho total: 2450 mm Altura total: 3500 mm Peso aproximado: 31 toneladas
500T/6000	Fuerza nominal: 5000 kN Longitud de plegado: 5000 mm	Distancia vertical: 4500 mm Profundidad de garganta: 500 mm Carrera: 300 mm Apertura máxima: 600 mm	Potencia principal: 37 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 600 mm Velocidad X: 200 mm/s	Longitud total: 6500 mm Ancho total: 2800 mm Altura total: 4500 mm Peso aproximado: 50 toneladas
600T/6000	Fuerza nominal: 6000 kN Longitud de plegado: 6000 mm	Distancia vertical: 4900 mm Profundidad de garganta: 500 mm Carrera: 300 mm Apertura máxima: 600 mm	Potencia principal: 45 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 800 mm Velocidad X: 200 mm/s	Longitud total: 6500 mm Ancho total: 2900 mm Altura total: 5100 mm Peso aproximado: 60 toneladas
800T/6000	Fuerza nominal: 8000 kN Longitud de plegado: 6000 mm	Distancia vertical: 4200 mm Profundidad de garganta: 600 mm Carrera: 400 mm Apertura máxima: 800 mm	Potencia principal: 55 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 800 mm Velocidad X: 200 mm/s	Longitud total: 6500 mm Ancho total: 2950 mm Altura total: 5300 mm Peso aproximado: 90 toneladas
800T/8000	Fuerza nominal: 8000 kN Longitud de plegado: 8000 mm	Distancia vertical: 6200 mm Profundidad de garganta: 600 mm Carrera: 400 mm Apertura máxima: 800 mm	Potencia principal: 55 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 1000 mm Velocidad X: 200 mm/s	Longitud total: 8500 mm Ancho total: 2950 mm Altura total: 5900 mm Peso aproximado: 120 toneladas
1000T/6000	Fuerza nominal: 10000 kN Longitud de plegado: 6000 mm	Distancia vertical: 4200 mm Profundidad de garganta: 600 mm Carrera: 400 mm Apertura máxima: 800 mm	Potencia principal: 2 × 37 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 1000 mm Velocidad X: 200 mm/s	Longitud total: 6500 mm Ancho total: 3000 mm Altura total: 5600 mm Peso aproximado: 100 toneladas
1000T/8000	Fuerza nominal: 10000 kN Longitud de plegado: 8000 mm	Distancia vertical: 6200 mm Profundidad de garganta: 600 mm Carrera: 400 mm Apertura máxima: 800 mm	Potencia principal: 2 × 37 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 1000 mm Velocidad X: 200 mm/s	Longitud total: 8500 mm Ancho total: 3000 mm Altura total: 6100 mm Peso aproximado: 130 toneladas
1200T/6000	Fuerza nominal: 12000 kN Longitud de plegado: 6000 mm	Distancia vertical: 4200 mm Profundidad de garganta: 600 mm Carrera: 400 mm Apertura máxima: 800 mm	Potencia principal: 2 × 45 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 1000 mm Velocidad X: 200 mm/s	Longitud total: 6500 mm Ancho total: 3100 mm Altura total: 5850 mm Peso aproximado: 130 toneladas
1200T/7000	Fuerza nominal: 12000 kN Longitud de plegado: 7000 mm	Distancia vertical: 5200 mm Profundidad de garganta: 600 mm Carrera: 400 mm Apertura máxima: 800 mm	Potencia principal: 2 × 45 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 1000 mm Velocidad X: 200 mm/s	Longitud total: 8500 mm Ancho total: 3100 mm Altura total: 7150 mm Peso aproximado: 150 toneladas
1600T/6000	Fuerza nominal: 16000 kN Longitud de plegado: 6000 mm	Distancia vertical: 4200 mm Profundidad de garganta: 600 mm Carrera: 400 mm Apertura máxima: 800 mm	Potencia principal: 2 × 55 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 1000 mm Velocidad X: 200 mm/s	Longitud total: 6500 mm Ancho total: 3300 mm Altura total: 6500 mm Peso aproximado: 150 toneladas
1600T/7000	Fuerza nominal: 16000 kN Longitud de plegado: 7000 mm	Distancia vertical: 5200 mm Profundidad de garganta: 600 mm Carrera: 400 mm Apertura máxima: 800 mm	Potencia principal: 2 × 55 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 1000 mm Velocidad X: 200 mm/s	Longitud total: 7200 mm Ancho total: 3300 mm Altura total: 7000 mm Peso aproximado: 170 toneladas
1600T/8000	Fuerza nominal: 16000 kN Longitud de plegado: 8000 mm	Distancia vertical: 6200 mm Profundidad de garganta: 600 mm Carrera: 400 mm Apertura máxima: 800 mm	Potencia principal: 2 × 55 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 1000 mm Velocidad X: 200 mm/s	Longitud total: 8500 mm Ancho total: 3300 mm Altura total: 8000 mm Peso aproximado: 190 toneladas
2000T/10000	Fuerza nominal: 20000 kN Longitud de curvatura: 10000 mm	Distancia vertical: 7050 mm Profundidad de garganta: 700 mm Carrera: 500 mm Apertura máxima: 900 mm	Potencia principal: 2 × 75 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 1000 mm Velocidad X: 200 mm/s	Longitud total: 10500 mm Ancho total: 3500 mm Altura total: 8300 mm Peso aproximado: 290 toneladas
2000T/12000	Fuerza nominal: 20000 kN Longitud de plegado: 12000 mm	Distancia vertical: 9050 mm Profundidad de garganta: 700 mm Carrera: 500 mm Apertura máxima: 900 mm	Potencia principal: 2 × 75 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 1000 mm Velocidad X: 200 mm/s	Longitud total: 12500 mm Ancho total: 3500 mm Altura total: 8300 mm Peso aproximado: 320 toneladas
2000T/14000	Fuerza nominal: 20000 kN Longitud de plegado: 14000 mm	Distancia vertical: 11050 mm Profundidad de garganta: 700 mm Carrera: 500 mm Apertura máxima: 900 mm	Potencia principal: 2 × 75 kW Ejes: 3+1 (Y1, Y2, X) + V Compensación: Motorizada Recorrido en X: 1000 mm Velocidad X: 200 mm/s	Longitud total: 14500 mm Ancho total: 3500 mm Altura total: 8300 mm Peso aproximado: 350 toneladas

Los parámetros pueden cambiar sin previo aviso. Todos los modelos mencionados son aptos para uso en tándem.
