Máquina plegadora

Máquina plegadora eléctrica

Se elige una plegadora eléctrica para un funcionamiento más limpio, menor mantenimiento hidráulico, uso eficiente de la energía y plegado preciso de piezas de chapa metálica pequeñas o medianas. Es especialmente útil cuando el taller valora la precisión, la reducción del ruido y la repetibilidad estable del trabajo.

Características principales

  1. Adecuado para soportes de precisión, piezas pequeñas de acero inoxidable y componentes de cajas eléctricas.
  2. Las comprobaciones de configuración clave incluyen la capacidad del servomotor, la longitud de plegado, la carrera y la altura de apertura.
  3. La selección disponible se centra en: plegadoras eléctricas compactas y plegadoras eléctricas de precisión.
  4. PREF Group puede confirmar el modelo final, el voltaje, el controlador, el sistema de seguridad y las opciones según los planos del comprador.

Compartir:

Descripción detallada

Detalles de configuración

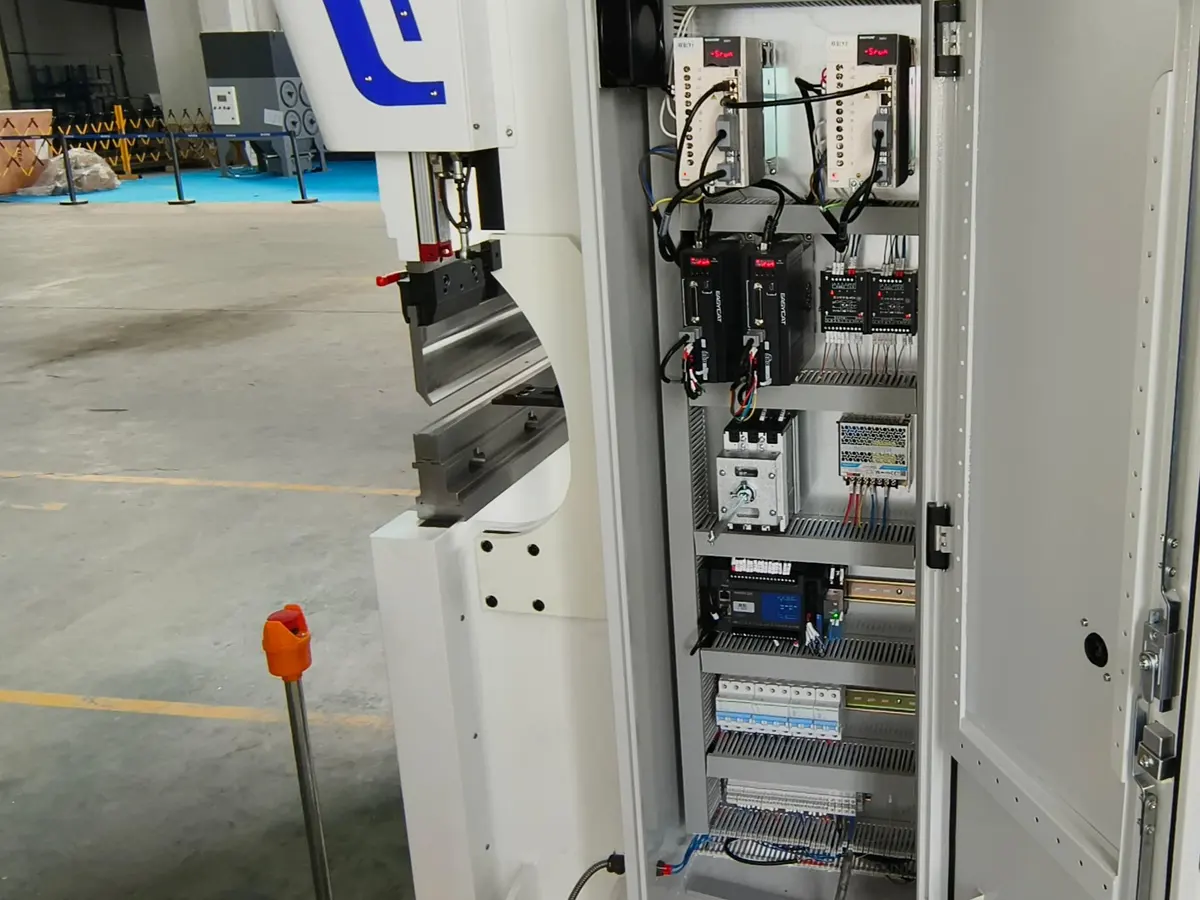

Electric press brake machine electrical cabinet

Armario eléctrico

El armario eléctrico integra servomotores, módulos de control, componentes de protección, fuentes de alimentación, terminales y cableado de señal en una disposición interna limpia. Un armario bien organizado mejora la disipación del calor, reduce las interferencias de señal y facilita las inspecciones rutinarias.

En una prensa plegadora eléctrica, el armario soporta directamente el control de ejes, la respuesta del motor, la lógica de parada de emergencia y la seguridad operativa. El cableado ordenado y los componentes eléctricos protegidos contribuyen a que la máquina mantenga un rendimiento estable durante los ciclos de plegado repetidos.

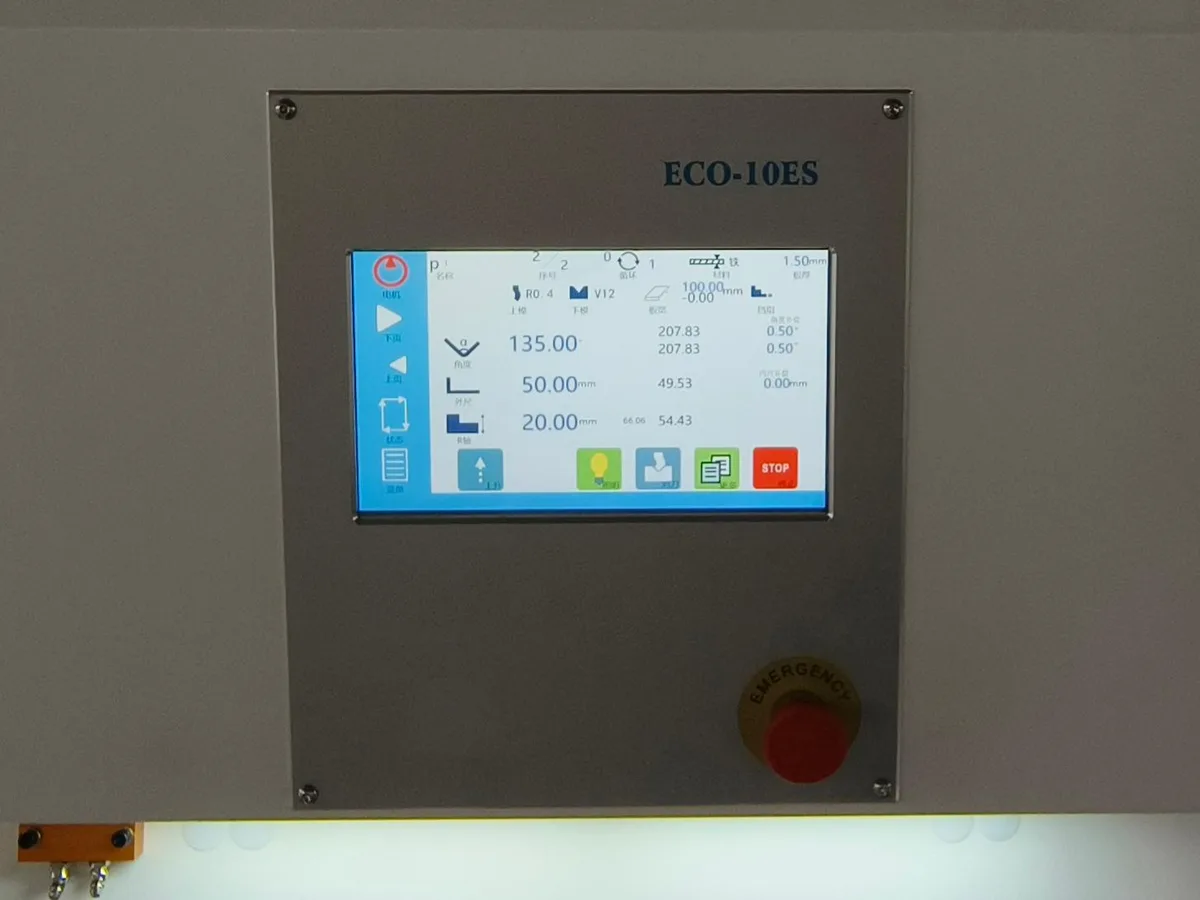

Electric press brake machine bending control system

Sistema de control

El sistema de control proporciona la interfaz principal para configurar el ángulo, la profundidad de plegado, la posición del tope trasero, los pasos del programa y los parámetros de producción. La pantalla táctil permite a los operarios completar la configuración más rápidamente y gestionar las tareas de plegado más comunes con mayor claridad.

El almacenamiento de programas, la edición de parámetros, el control de pasos de doblado y el acceso a la parada de emergencia mejoran la usabilidad diaria. El controlador trabaja con el sistema de servoaccionamiento para mantener estables el movimiento, el posicionamiento y la repetibilidad del doblado del pistón.

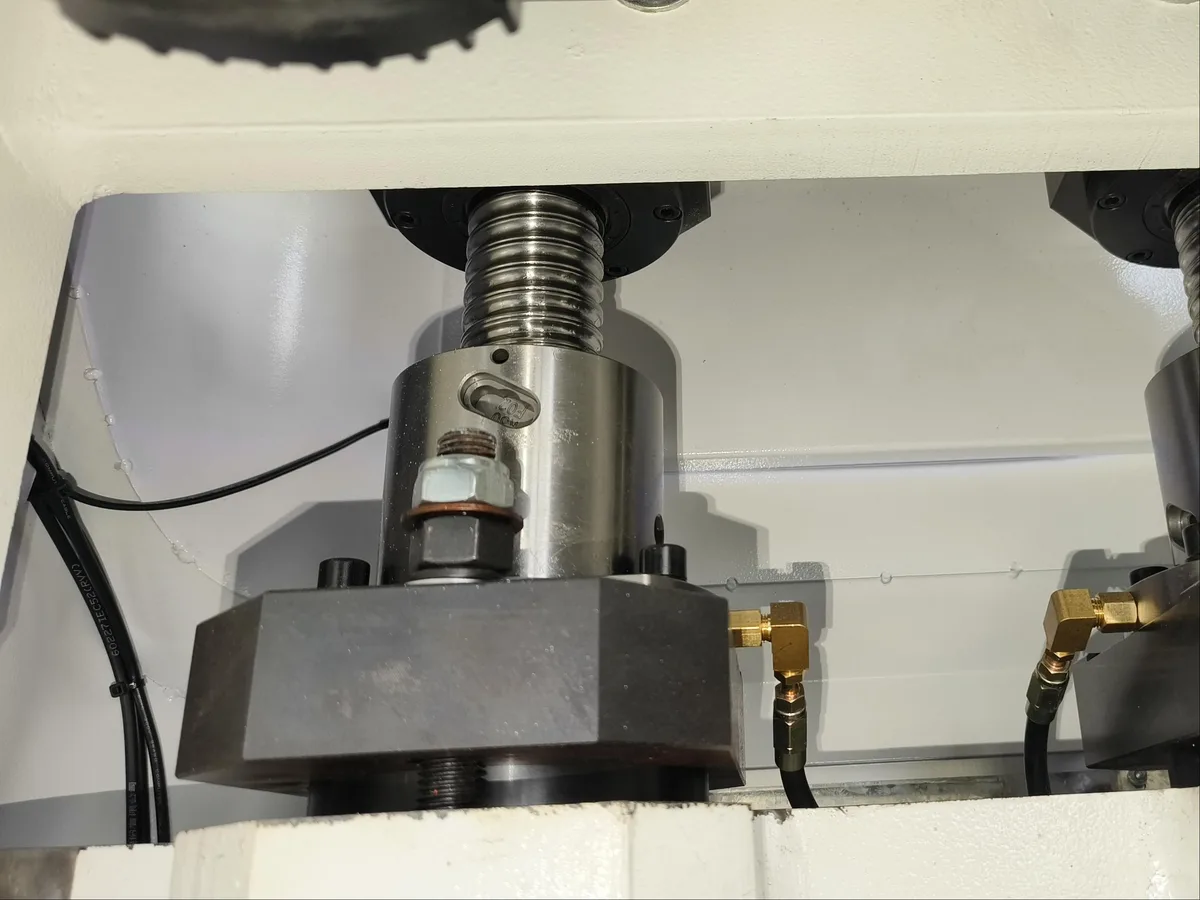

Electric press brake machine ball screw drive

Husillo de bolas de accionamiento principal

El husillo de bolas principal convierte la rotación del servomotor en un movimiento lineal preciso para el eje de plegado. Esta estructura proporciona a la prensa plegadora eléctrica una transmisión más limpia, una respuesta más rápida y un control de posición más preciso que los sistemas de accionamiento hidráulico tradicionales.

El soporte de tornillo de alta rigidez y la transmisión suave contribuyen a mejorar la repetibilidad de la profundidad de doblado. El accionamiento por husillo de bolas es especialmente útil para el doblado de carrera corta, piezas pequeñas, correcciones angulares frecuentes y producción que requiere una precisión de conformado constante.

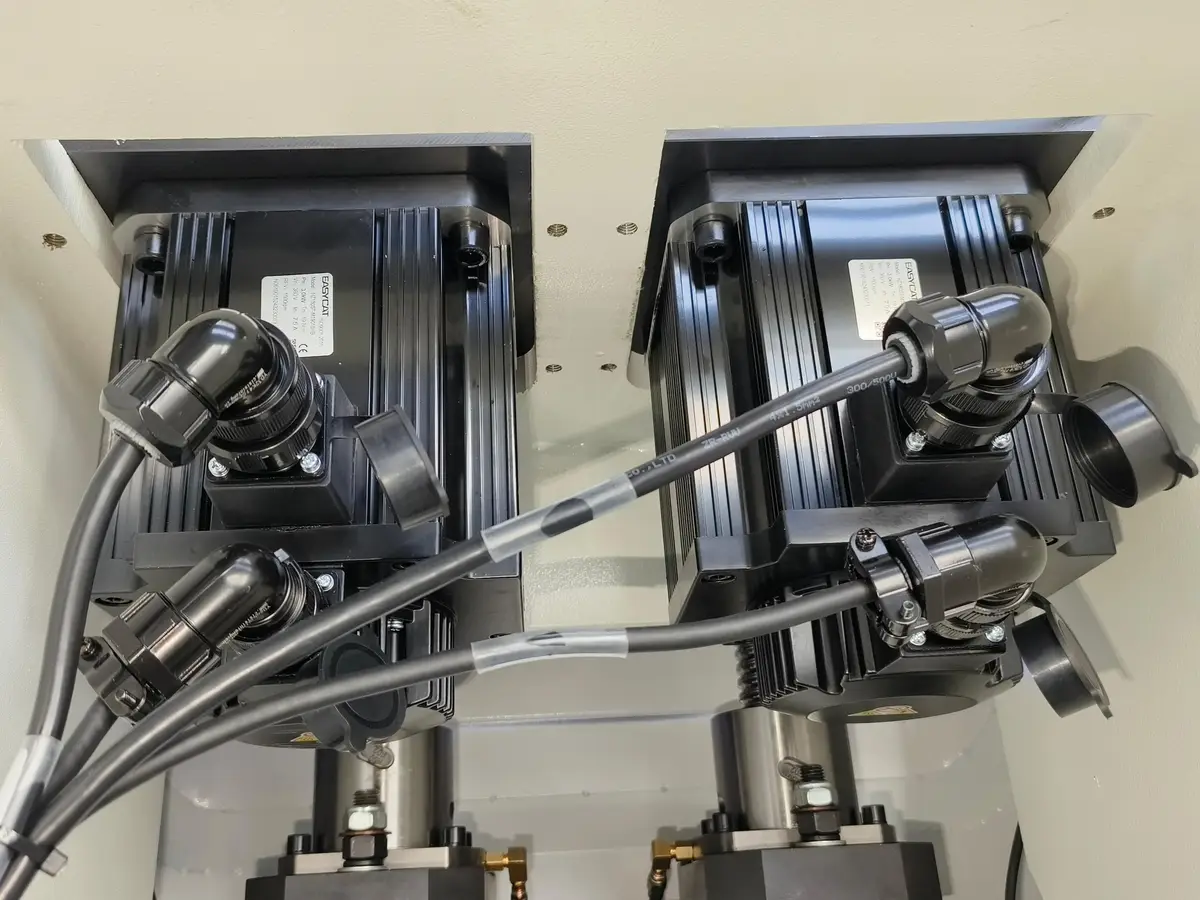

Electric press brake machine servo main motor

Motor principal

Los servomotores principales proporcionan la fuerza motriz directa para el sistema de doblado eléctrico. Ofrecen una respuesta rápida, un control preciso del par y un uso eficiente de la energía durante los movimientos de aproximación, doblado y retorno.

La tecnología de servoaccionamiento reduce el consumo de energía en reposo y mejora el control del movimiento. En las prensas plegadoras eléctricas compactas, esto permite un funcionamiento más silencioso, una respuesta de ciclo más rápida y un rendimiento de plegado estable en la fabricación diaria de chapa metálica.

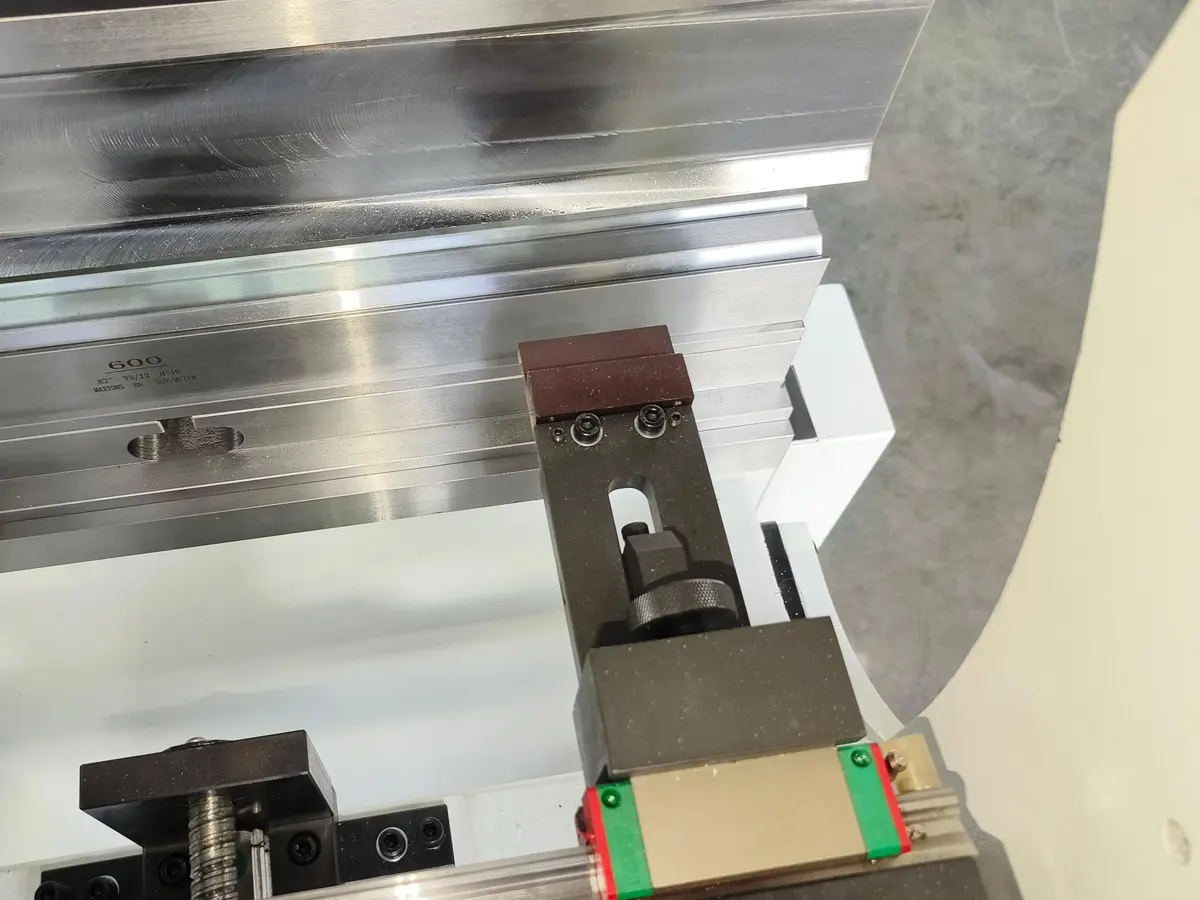

Electric press brake machine back gauge stop fingers

Detener el dedo

El tope se utiliza para posicionar la lámina antes del doblado y afecta directamente a la repetibilidad del tamaño de la brida. Un tope rígido y ajustable ayuda al operario a alinear la pieza rápidamente y a mantener las dimensiones uniformes en piezas repetidas.

Este componente es importante para piezas pequeñas, bridas estrechas y procesos de doblado en varias etapas. Una correcta configuración del tope reduce el tiempo de medición manual y mejora la eficiencia en la producción por lotes.

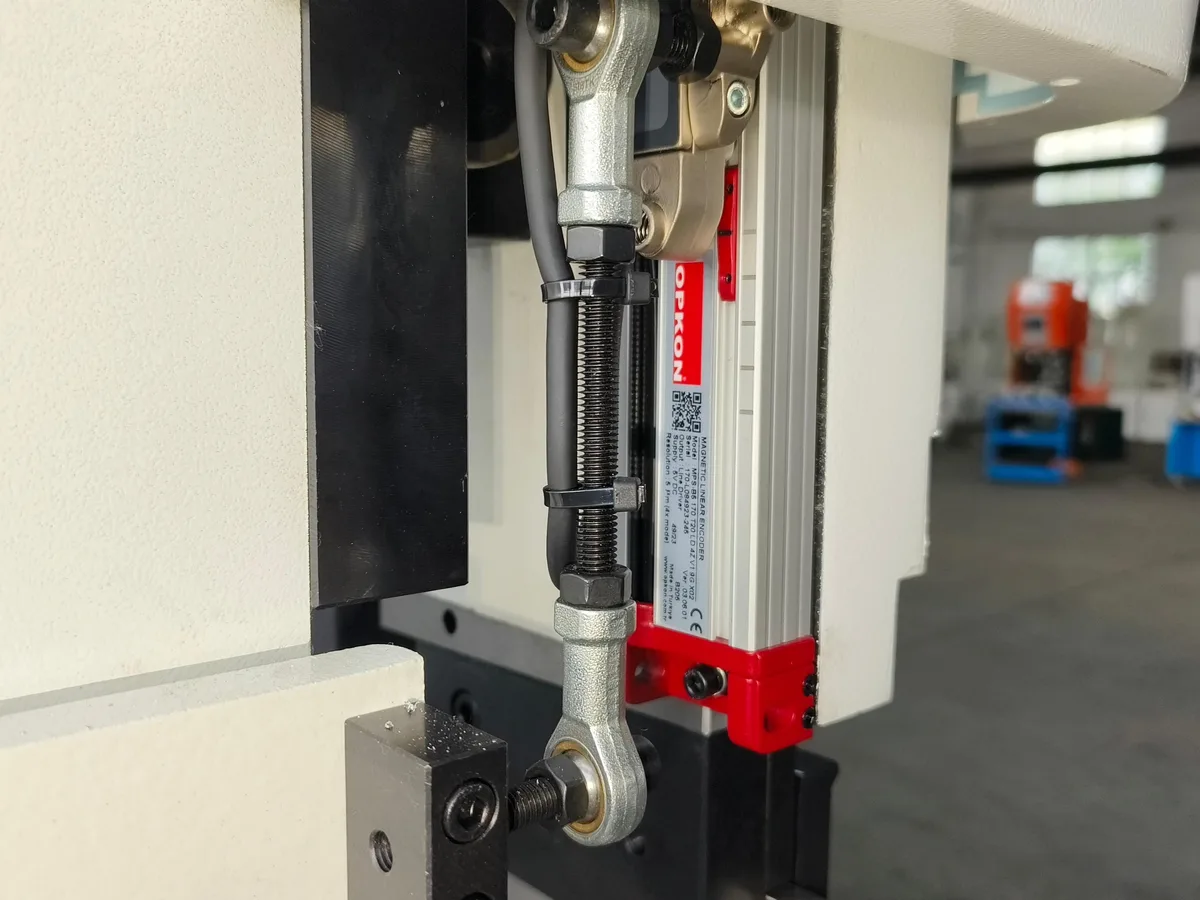

Electric press brake machine linear scale

Escala lineal

La escala lineal proporciona información de posición de alta resolución para el eje de flexión. Esto permite que el sistema de control supervise la posición real del pistón y corrija las desviaciones de movimiento durante el funcionamiento.

La retroalimentación de bucle cerrado mejora la precisión y la repetibilidad de la profundidad de plegado. En una plegadora eléctrica, la retroalimentación de escala lineal es importante para un control angular estable, un conformado preciso y una consistencia de la máquina a largo plazo.

Electric press brake machine press brake punches and dies

Herramientas para punzonado y troquelado

El punzón y la matriz determinan el ángulo de plegado final, el radio interior, la forma de la brida y la calidad de la superficie. La selección de las herramientas debe coincidir con el tipo de material, el espesor de la chapa, la longitud de plegado y la geometría requerida de la pieza.

La alineación precisa de las herramientas y una sujeción estable contribuyen a mejorar la calidad del conformado y a reducir las pruebas de plegado. En el caso de las prensas plegadoras eléctricas, el uso de herramientas adecuadas permite una configuración rápida y resultados de plegado repetibles en piezas de chapa metálica pequeñas y medianas.

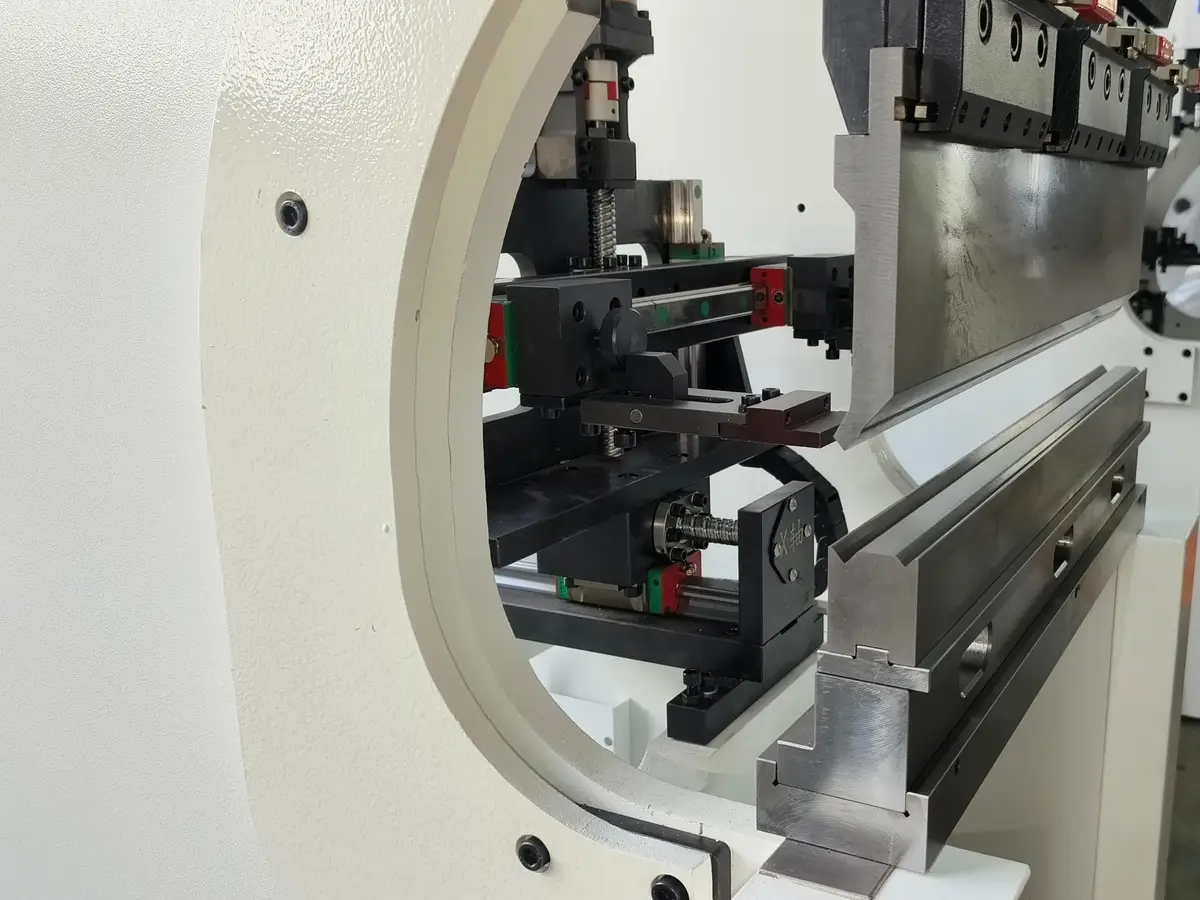

Electric press brake machine back gauge system

tope trasero

El tope trasero posiciona la pieza antes de cada doblez y es uno de los sistemas clave que influyen en la eficiencia del doblado. Una estructura estable del tope trasero ayuda a mantener la precisión de las dimensiones de la brida y reduce el trabajo de posicionamiento manual.

Las guías, la transmisión por tornillo y los topes ajustables permiten que el tope trasero maneje piezas de diferentes tamaños. En las prensas plegadoras eléctricas, el movimiento preciso del tope trasero resulta útil para trabajos repetitivos, piezas pequeñas y programas de plegado en varias etapas.

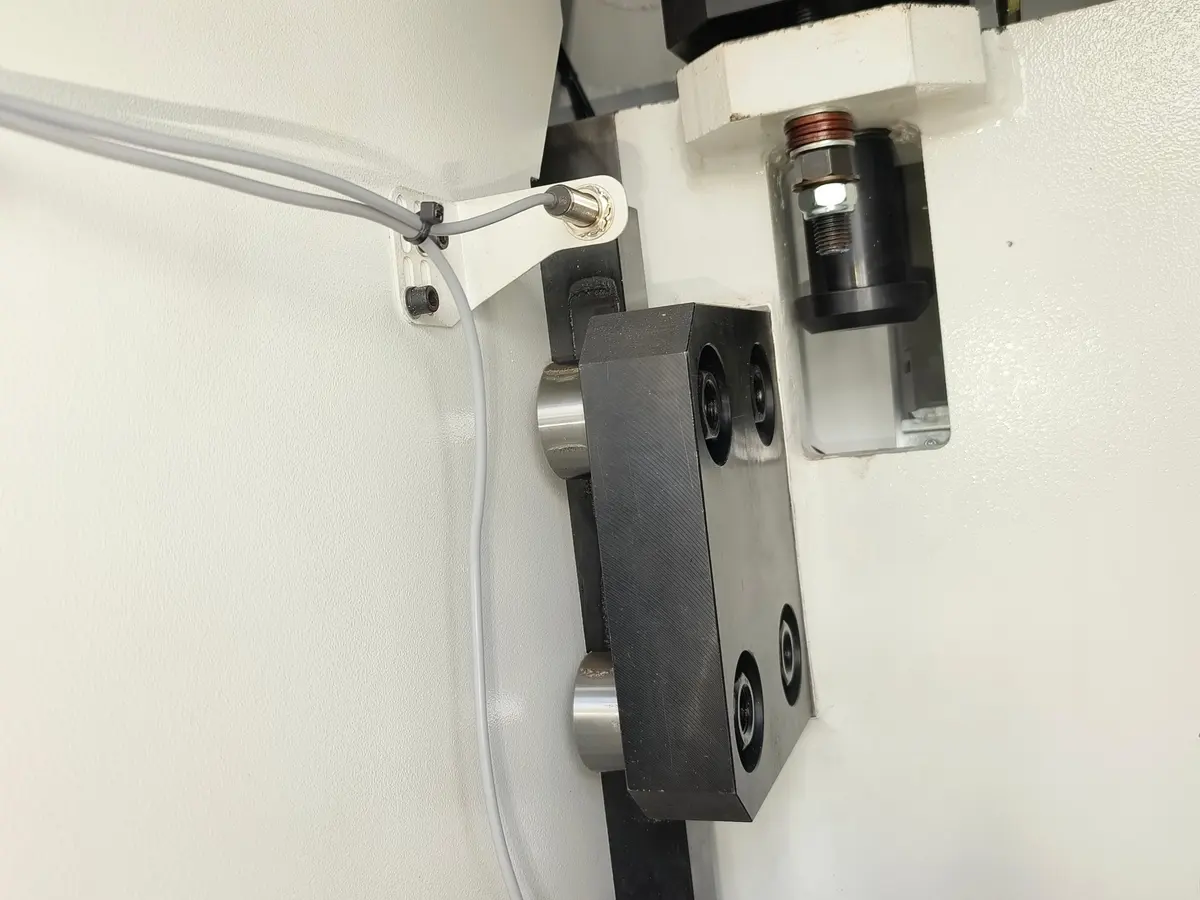

Electric press brake machine stroke limit protection switch

Interruptor de protección contra accidentes cerebrovasculares

El interruptor de protección de carrera supervisa el límite de movimiento del mecanismo de flexión y proporciona una señal de protección adicional en caso de sobrecarrera anormal.

Este dispositivo ayuda a proteger el sistema de transmisión, el área de herramientas y la estructura de la máquina durante la configuración, el mantenimiento y la producción repetida. Contribuye a una operación más segura y mejora la fiabilidad de la protección de la máquina.

Tabla de parámetros del modelo

Modelo Capacidad Tamaño de trabajo Movimiento y velocidad Energía e instalación
3T/200 Fuerza de flexión: 30 kN
Longitud de curvatura: 200 mm
Distancia entre columnas: 300 mm
Profundidad de garganta: No disponible
Carrera: 120 mm
Altura abierta: 420 mm
Velocidad de aproximación: 200 mm/s
Velocidad del pistón: 1-30 mm/s
Velocidad de retorno: 200 mm/s
Motor principal: 2 kW
Dimensiones: 700 x 700 x 1980 mm
Peso: 320 kg
6T/400 Fuerza de flexión: 60 kN
Longitud de curvatura: 400 mm
Distancia entre columnas: 370 mm
Profundidad de garganta: 160 mm
Carrera: 120 mm
Altura abierta: 420 mm
Velocidad de aproximación: 200 mm/s
Velocidad del pistón: 1-30 mm/s
Velocidad de retorno: 200 mm/s
Motor principal: 3 kW
Dimensiones: 750 x 750 x 1980 mm
Peso: 560 kg
12T/600 Fuerza de flexión: 120 kN
Longitud de plegado: 600 mm
Distancia entre columnas: 450 mm
Profundidad de garganta: 200 mm
Carrera: 120 mm
Altura abierta: 420 mm
Velocidad de aproximación: 200 mm/s
Velocidad del pistón: 1-30 mm/s
Velocidad de retorno: 200 mm/s
Motor principal: 5,5 kW
Dimensiones: 850 x 850 x 2080 mm
Peso: 760 kg

Los parámetros pueden cambiar sin previo aviso. La configuración final del modelo, el voltaje, el controlador, las herramientas, el sistema de seguridad y los datos de la cotización deben confirmarse según el pedido real.

Páginas relacionadas del grupo PREF

Preguntas frecuentes

  • ¿Qué información debo enviar antes de elegir una máquina plegadora eléctrica?

    Envíe el tipo de material, el rango de espesor, los planos de las piezas, la tolerancia requerida, el objetivo de producción diaria, la distribución del taller, los requisitos de voltaje y cualquier foto o video del proceso existente. PREF Group puede utilizar esta información para recomendar una configuración práctica.

  • ¿Puede PREF Group personalizar la máquina plegadora eléctrica?

    Sí. La máquina final se puede diseñar en función del tamaño de trabajo, la capacidad, las preferencias de controlador, el sistema de seguridad, las herramientas, la automatización, el voltaje y los requisitos de envío.

  • ¿Son los parámetros enumerados las especificaciones finales del pedido?

    Las tablas de parámetros se utilizan para la selección y comparación de modelos. Las especificaciones finales del pedido deben confirmarse con PREF Group antes de la cotización, la producción o la publicación de la ficha técnica definitiva.

  • ¿Cómo puedo saber si este producto pertenece a la categoría de máquina correcta?

    Partimos del plano de la pieza y del cuello de botella de la producción. Si el problema principal radica en el doblado, el corte, la soldadura, el ranurado, el punzonado o la compatibilidad de las piezas de repuesto, PREF Group puede comparar las categorías de productos relacionadas y recomendar la solución más adecuada.
